| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-SZ460 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

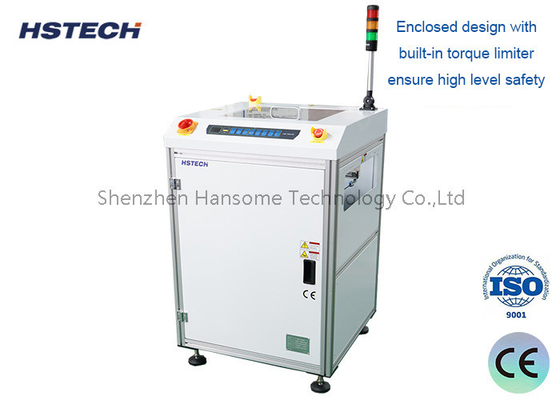

تحكم الزر LED 350mm عرض حاملة تحويل PCB لخط SMT
مقدمة:
هذه الآلة تستخدم في خط SMT الخاص مع الزاوية، لتغيير اتجاه تدفق PCB.
الخصائص:
1، عرض PCB قابل للتعديل 350 ملم.
2، إصلاحات مخصصة اختيار السكة الحديدية.

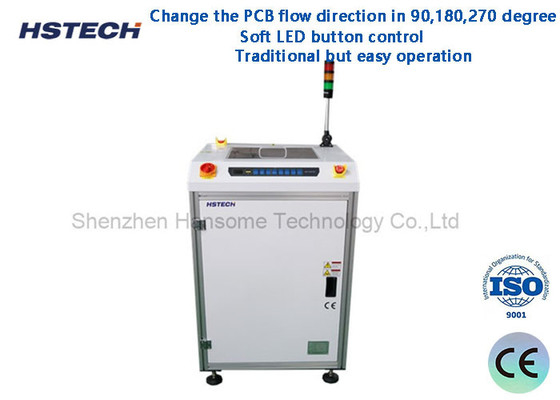

3، تستخدم لتغيير اتجاه نقل PCB في 90.
4، تحكم زر LED ناعم، التشغيل التقليدي ولكن سهل.
5، الغطاء الشفاف للسلامة الجانب العلوي، يمكن للعملية مشاهدة عملية العمل بأكملها.
6، استخدام دليل خطي hiwin ومسمار الرصاص لجعل دوران سلس ودقيق.
7تقليل فجوة النقل بين الناقلات.
8، يمكن تخصيص تدفقات حركة PCB.
8، بسلاسة مسار المسمار لتعديل عرض PCB.
9متوافقة مع SMEMA
المواصفات:
| اسم المنتج | ناقل الدوران PCB |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت الدورة | حوالي 5 ثواني |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| سمك PCB | دقيقه 0.4ملم |
| الإشارة | (SMEMA) |
| النموذج | HS-SZ350 | HS-SZ460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 700*750*1200 مم | 840*890*1200ملم |
| الوزن | 150 كجم | 180 كجم |
التطبيقات
خطوط تجميع PCB:
تستخدم لنقل PCBs بين محطات التجميع المختلفة ، مثل وضع المكونات واللحام والتفتيش.
محطات الاختبار:
توجه PCBs إلى معدات الاختبار الآلي للاختبار الكهربائي ومراقبة الجودة.
مناطق التعبئة:
نقل الـ PCB المنتهي إلى محطات التعبئة والإغلاط للشحن أو مزيد من المعالجة.
محطات إعادة العمل:
يسهل التحرك إلى مناطق إعادة العمل لأي إصلاحات أو تعديلات ضرورية.
