| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CLD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

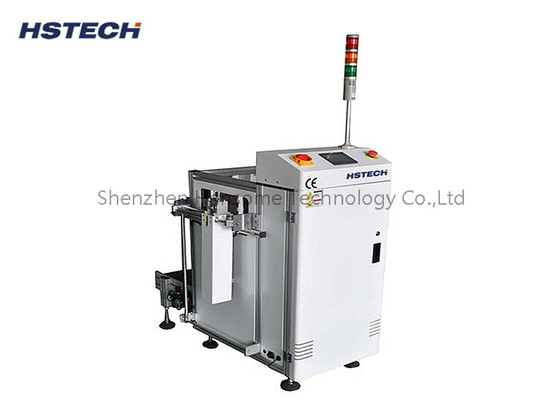

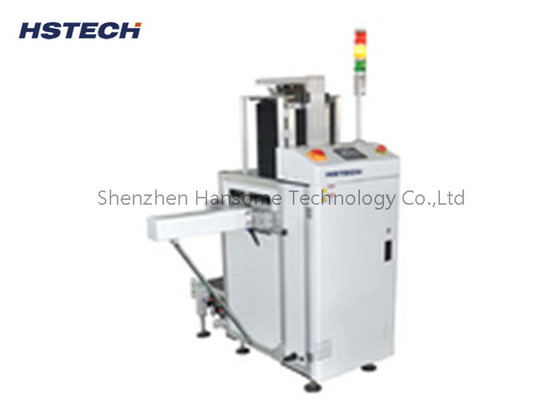

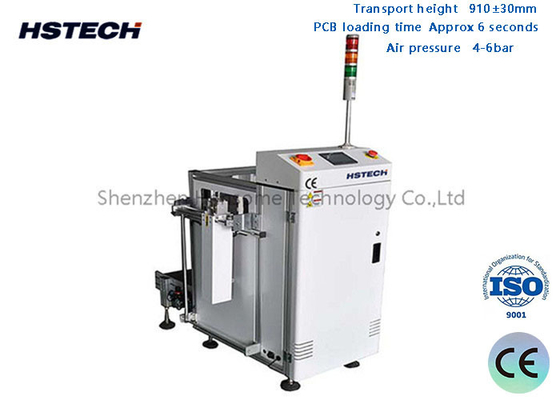

خط إنتاج SMT ذكي عالي السرعة الآلي 90 درجة آلة تحميل PCB
- نعمالتفاصيل التقنية
| الوظيفة | تستخدم هذه الوحدة لتحميل PCBs ونقل PCBs على خط إنتاج SMT |
| ارتفاع النقل | 910±30ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،±10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
المواصفات
| النموذج | HS-CLD330 | HS-CLD390 |
| الطول الفعال لـ PCB | 50*50~455*330ملم | 50*50~530*390ملم |
| حجم الجهاز ((L*W*H)) | 900*1223*1450ملم | 1000*1300*1450ملم |
| حجم المجلة | 460*400*563ملم | 535*460*570ملم |
| الوزن | 220 كجم | 240 كجم |
الخصائص
1تصميم الوحدة
2الاستقرار يعزز من خلال التصميم القوي
3اختبار ذراع التصميم الاقتصادي
4-ضبط عرض سلس وموازي
5ثلاثة رفوف للمجلات
6المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة
7لا توجد ضمانة كسر PCB أثناء التحميل والتفريغ.
8متوافق مع SMEMA
الرسم الآلي
التطبيق
تستخدم هذه الوحدة لتحميل PCBs ونقل PCBs على خط إنتاج SMT.
