| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-GSE |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |
شاشة شميدر اللمسية طابعة طابعة صلصة آلية لـ SMT واسعة النطاق
مقدمة

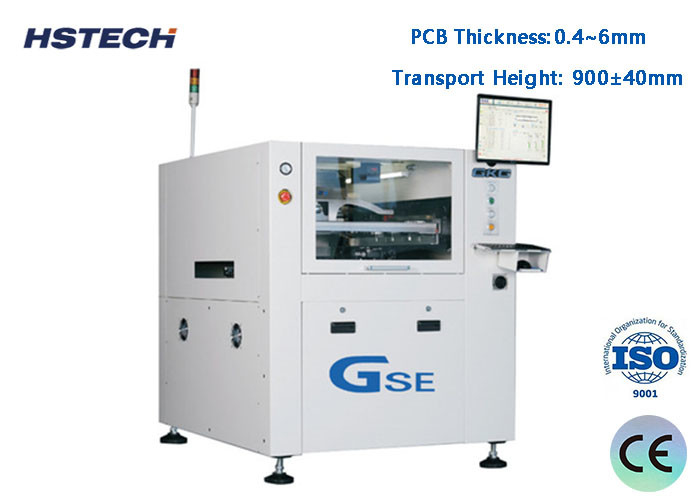

آلة طباعة معجون اللحام التلقائي GLE هي آلة عالية الجودة لتطبيقات SMT واسعة النطاق. عرض Gt-S هو 2830mm فقط. يمكن أن يستوفي تماما متطلبات عملية الطباعة من 01005 ،0.3المسافة وغيرها من المسافات الدقيقة، انها دقة عالية وسرعة عالية.
الخصائص
1، منصة الجهاز الالكتروني خاصة لـ GKG. مستقرة وسهلة للتعديل ، يمكن أن تعدل بسرعة ارتفاع الجهاز الالكتروني لـ PCB بسمك مختلف.
| النموذج | الـ GSE |
| حجم القلم | 370x370mm ((حجم الدقيقة) |
| 737x737mm ((حجم أقصى) | |
| 20-40mm ((سمك) | |
| الحجم الأقصى لـ PCB | 400×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| صفحة التشطيب | أقصى 1٪ من قطر PCB |
| ارتفاع النقل | 900±40ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، يمكن تعديلها |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الطاولة من أعلى إلى أسفل |
| نظام تشبيك لـ PCB | براءة اختراع على العصابة العليا / العصابة الجانبية |
| رأس الطباعة | رأسين طابعيين متحركين مستقلين |
| ضغط المكنسة | 0.5 ~ 10 كجم (تحكم البرنامج) |
| سرعة الطباعة | 6-200mm/sec |
| وضع الطباعة | مرة / مرتين |
| نوع المكنسة | مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°) |
| نظام التنظيف | امتصاص الفراغ المعزز، الجاف، الرطب، الفراغ ثلاثة أنماط |
| CCD FOV | 8×6ملم |
| نطاق ضبط الجهاز | X: ± 3mm ، Y: ± 7 mm ، θ: ± 2° |
| الرؤية | البحث للأعلى/أسفل البصريات الهيكل/CCD/الهيومتري نمط مطابقة |
مواصفات الجهاز بأكمله
| دقة الموقع المتكررة | ± 0.01mm |
| دقة الطباعة | ±0.025mm |
| وقت الدورة | <8 ثانية |
| تغيير المنتج | قديم:<3دقائق,جديد:<5دقائق |
| إمدادات الهواء | 4~6 كغ/سم |
| إمدادات الطاقة | AC:220±10٪، 50/60HZ، 2.5KW |
| طريقة التحكم | البنك المركزي |
| نظام التشغيل | ويندوز XP/Win7 |
| أبعاد الجهاز | 1158 ((L) x 1362 ((W) x 1463 (H) mm |
| وزن الجهاز | تقريباً: حوالي 1000 كجم |
