| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | 2900~4000USD/set |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

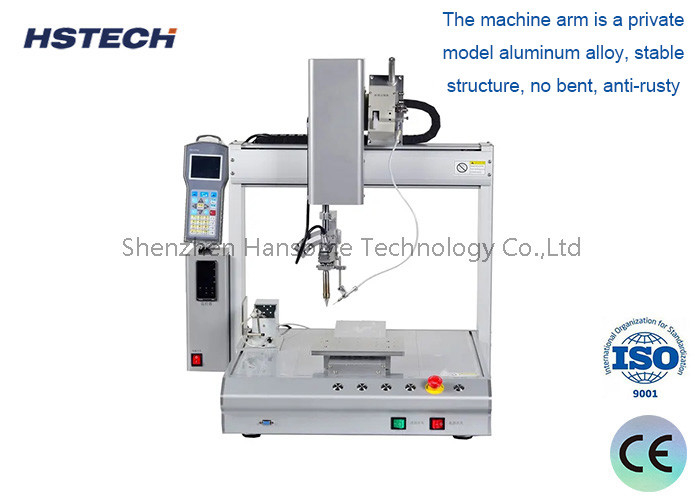

البرمجة اليدوية لروبوت لحام بأربعة محاور يعمل بنظام ويندوز
مقدمة
يُسمى هذا النوع من آلات اللحام الأوتوماتيكية بآلة اللحام الأوتوماتيكية ذات 4 محاور، مع محاور X و Y و Z و دوران 360 درجة. تعمل الآلة بالهواء المضغوط والكهرباء، ويتم برمجة كل نقطة يدويًا من خلال صندوق تعليمي قبل بدء اللحام الأوتوماتيكي. تُستخدم هذه الآلة بشكل أساسي لإضافة القصدير أو لحام الكابلات على PCBA، مما يوفر المزيد من العمالة ويحسن كفاءة الإنتاج.
الميزات
1. تشغيل بأربعة محاور، حركة دوران X/Y/Z و R، مما يحقق لحامًا متعدد الزوايا.
2. لا يحتوي مكواة اللحام على النيتروجين، مما يجعلها آمنة جدًا وصديقة للبيئة،
3. يمكن تعديل رأس اللحام في اتجاهات متعددة لحماية لوحة الدوائر المطبوعة والمكونات من التلف.
4. قم بمحاذاة الموضع الرئيسي للمنتج مع رأس المكواة كنقطة أساسية، واضغط على مفتاح الإدخال، وسيقوم البرنامج تلقائيًا بإنشاء النقطة في النظام، ثم قم بتعيين البيانات لتلك النقطة، وما إلى ذلك.
5. اعتماد محركات متدرجة عالية الدقة وأنظمة قيادة بالحزام المتزامن، وخوارزميات متقدمة للتحكم في الحركة، مما يحسن بشكل فعال دقة تحديد المواقع وتكرارها.
6. تحتوي الآلة على وظيفة تنظيف تلقائي، مما يجعل اللحام أكثر استقرارًا ويطيل عمر خدمة مكواة اللحام.
7. جهاز تعليمي محمول باليد، سهل تعلم البرمجة.
المواصفات
| الموديل | HS-S331R |
| الجهد | AC110V/220V,50/60Hz |
| نطاق عمل X/Y/Z | 300*300*100 مم |
| محور R | 360 درجة |
| سرعة حركة X/Y/Z | بحد أقصى 300 مم/ثانية |
| نظام القيادة | محرك متدرج، حزام توقيت |
| دليل خطي | دليل عالي الدقة من العلامة التجارية التايوانية |
| دقة التكرار | ±0.02 مم |
| البرمجة | جهاز تعليمي |
| نظام التحكم | لوحة التحكم |
| تخزين البرنامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة ويمكن لملف معالجة واحد أن يشغل ما يصل إلى 3 ميجابايت من مساحة التخزين (خمسة آلاف نقطة معالجة)
مساحة تخزين الملفات
صندوق محمول باليد 256 ميجابايت، بطاقة غير متصلة بالإنترنت 32 ميجابايت، ملف معالجة واحد يصل إلى 3 ميجابايت من مساحة التخزين (100000 نقطة معالجة)
|
| تنظيف القصدير الحديدي |
تنظيف بالهواء/هوائي
واجهة خارجية
|
| USB+RS232 | طريقة اللحام |

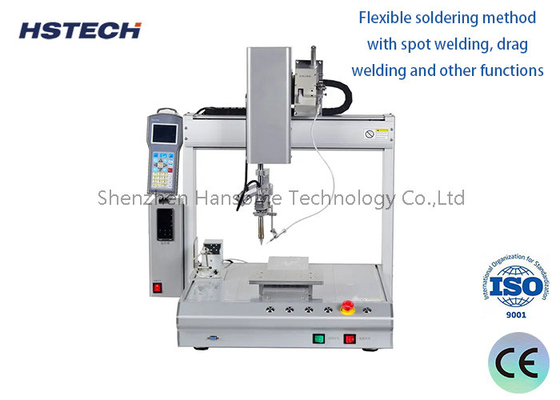

| لحام نقطي/سحب | الوزن |
| 48 كجم | أبعاد الآلة |
| 520*585*800 مم | |
|
|
