| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | 2900~4000USD/set |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

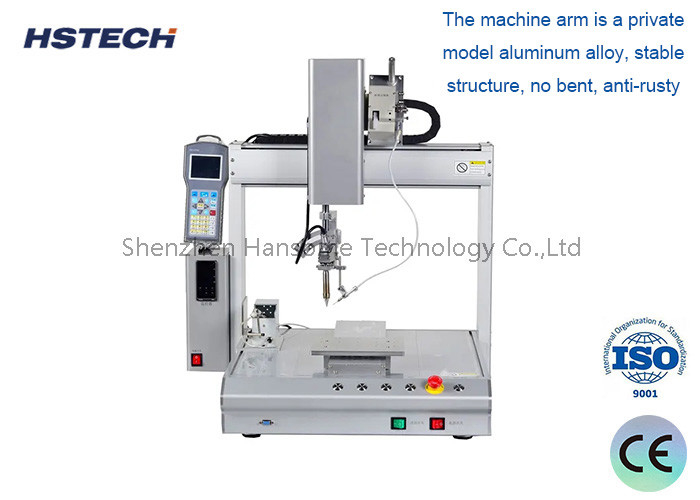

البرمجة اليدوية روبوت لحام 4 محاور مبني على Windows
مقدمة
هذه آلة اللحام التلقائية سميناها آلة اللحام التلقائية ذات 4 محاور، محور X،Y،Z و 360 درجة الدوران،من خلال مربع البنطال التعليمي للبرمجة اليدوية لكل نقطة، ثم تبدأ في لحام التلقائي. هذه الآلة تستخدم في الغالب لإضافة علب على PCBA، أو ألياف لحام، توفير المزيد من العمالة وتحسين كفاءة الإنتاج.
الخصائص
1، 4 محور العمل، X / Y / Z وR الدوران تتحرك، تحقيق العديد من الغرض لحام الزاوية.
2، حديد اللحام بدون النيتروجين، والسلامة والبيئة حماية جدا،
3، يمكن تعديل رأس اللحام متعدد الاتجاهات ، مما يمكن أن يحمي PCB والمكونات من الضرر.
4,استخدم الرأس الحديدي كنقطة أساسية لمواءمة موقف المفتاح من المنتج، اضغط على مفتاح إدخال، البرنامج سوف تولد تلقائيًا هذه النقطة في النظام،ثم وضع البيانات حول النقطة وهلم جرا.
5باستخدام دقة عاليةمحرك خطوة ونظام محرك حزام توقيت، وخوارزميات تحكم حركة متقدمة لتحسين دقة وضع الحركة وتكرارها بشكل فعال.

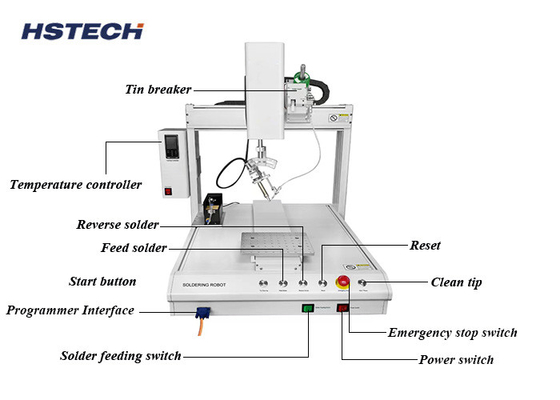

6، الآلة مع وظيفة التنظيف التلقائي، والتي يمكن أن تجعل معالجة اللحام أكثر استقرارا، وتطويل عمر الحديد اللحام.
7، مع قلادة التدريس المحمولة، البرمجة بسيطة وسهلة للتعلم.
المواصفات
| النموذج | HS-S331R |
| الجهد | AC110V/220V،50/60Hz |
| نطاق العمل X/Y/Z | 300*300*100ملم |
| محور R | 360 درجة |
| سرعة الحركة X/Y/Z | ماكس 300mm/s |
| نظام القيادة | محرك خطوة، حزام توقيت |
| دليل خطي | دليل دقة عالية من تايوان |
| دقة التكرار | ± 0.02 ملم |
| البرمجة | قلادة التدريس |
| نظام التحكم | لوحة التحكم |
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي |
| واجهة خارجية | USB + RS232 |
| طريقة اللحام | لحام النقطة / السحب |
| الوزن | 48 كجم |
| مقاس الجهاز |
520*585*800ملم |
معدات خط إنتاج SMT
1محمل PCB: يتم وضع PCB في الرف وتغذية تلقائيًا إلى آلة الشفط.
2آلة لوحة الشفط: يمتص الـ PCB تلقائيًا على المسار ويحولها إلى آلة الطباعة.
3آلة الطباعة: طباعة معجون اللحام أو الغراء الأحمر على الفولاذ الليزر تماما على اللوحة.
4. آلة تركيب السطح عالية السرعة: باستخدام البرنامج الذي تم تحريره من قبل المعدات لتثبيت المكونات على مواقع الجزء المحددة ، يمكن أن تستوعب أجزاء على شكل لفة مع SOP أقل من 28 دبوس ،وخصائصها هي سرعة التثبيت السريعة.
5.ناقلجهاز لنقل لوحات الـ PCB.
