| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-5331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

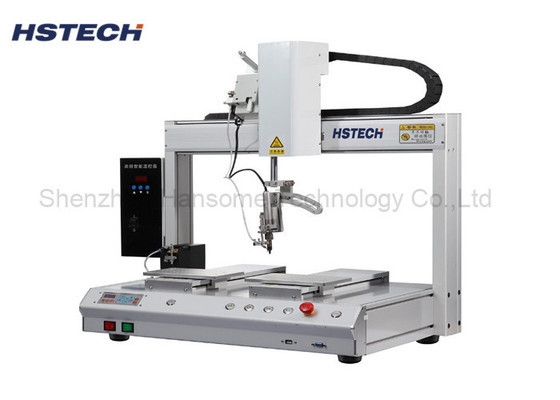

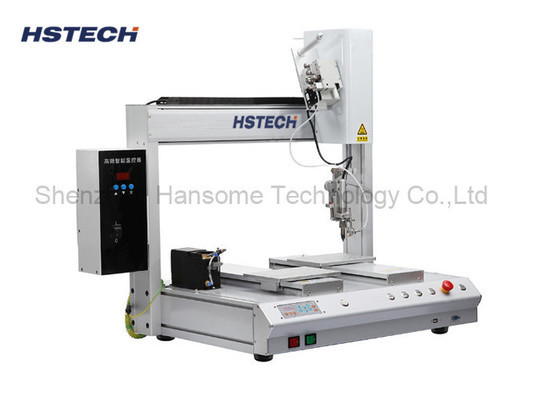

تحكم الحرارة آلة ربوت لحام PCB 0.6 إلى 1.0mm سلك لحام متوافق 5 محور آلة لحام تلقائية
مقدمة
هذه آلة اللحام التلقائي هو واحد الدوران رباط الرأس اللحام مزدوجة Y منصة آلة، مجموعة تحرك 500x300x300x100mm، محور X مجموعة تحرك يمكن أيضا تمديد إلى 600mm،الجهاز يستخدم في مصنع التصنيع الإلكتروني، لتحل محل عملية اللحام اليدوي التقليدية.
وهي مناسبة بشكل خاص لألواح الدوائر المختلطة، والمكونات الحساسة للحرارة، والأجهزة الحساسة في عملية SMT الخلفية، كما تستخدم على نطاق واسع في سلك اللحام PCB، وصلة الشاحن،سدادة الاتصال، محطة التيار المباشر، صلصال ضوء الشريط LED ومجالات أخرى.
المواصفات
| النموذج | HS-S5331R | HS-S6331R | |
| الجهد | AC110V/220V،50/60Hz | ||
| نطاق العمل X/Y1/Y2/Z | 500*300*300*100ملم | 600*300*300*100ملم | |
| محور R | 360 درجة | ||
| سرعة الحركة X/Y/Z | ماكس 300mm/s | ||

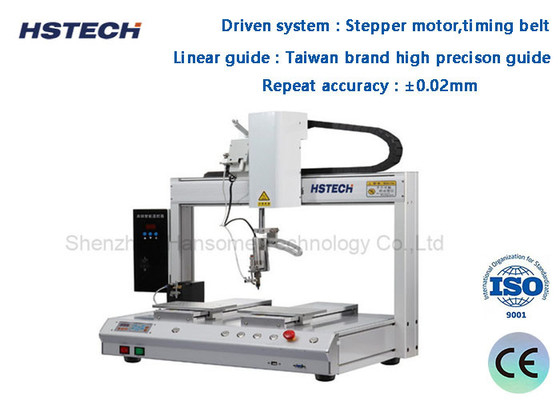

| نظام القيادة | محرك خطوة، حزام توقيت | ||
| دليل خطي | دليل دقة عالية من تايوان | ||
| دقة التكرار | ± 0.02 ملم | ||
| البرمجة | قلادة التدريس | ||
| نظام التحكم | لوحة التحكم | ||
| تخزين البرامج | يمكنه تخزين ألف مجموعة من بيانات المعالجة ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين (خمسة آلاف نقطة معالجة) | ||
| مساحة تخزين الملفات | صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى مساحة تخزين 3M (100,000 نقطة معالجة) | ||
| مستند دعم | كاد، كوريل دراو | ||
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي | ||
| واجهة خارجية | USB + RS232 | ||
| طريقة اللحام | لحام النقطة / السحب | ||
| الوزن | 65 كجم | 70 كجم | |
| مقاس الجهاز | 715*585*800ملم | 815*685*800ملم | |
الخصائص
1يمكن تعيين درجة حرارة اللحام بحرية (يمكن تعيين درجة حرارة مختلفة لكل مفصل لحام).
2يمكن ضبط وحدة الحديد اللحام متعدد الاتجاهات ، والتي يمكن أن تحمي PCB والمكونات من الضرر.
3، محور العمل، منصة عمل مزدوجة، مع محور الدوران R.
4، تدعم العديد من أساليب اللحام، اللحام النقطي، اللحام السحب، ووظائف أخرى.
5، تعلم البرمجة Pendent، يمكن حفظ ما يصل إلى 99 مجموعة البرنامج.
6، صندوق محمول 256M ، بطاقة خارج الاتصال 32M ، ملف معالجة واحد يصل إلى مساحة تخزين 3M (100،000 نقطة معالجة).
7درجة الحرارة التي يتم التحكم بها رقمياً (تكييف الهواء الثابت: +/- 1C).
8في عملية اللحام ، يمتلك طرف اللحام استرداد حرارة سريع ومدة حياة طويلة.
9، محرك خطوة وتحكم حزام التوقيت، مجهزة مع دليل خطي العلامة التجارية تايوان في نفس الوقت.
