| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-250LD |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

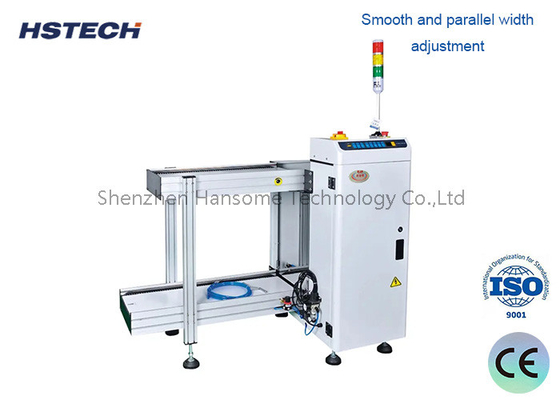

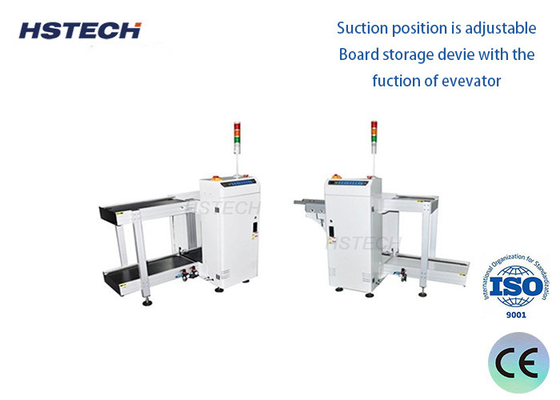

الصفيحة المعدنية SMEMA واجهة الاتصال معدات معالجة لوحة تحميل PCB
التطبيق
تستخدم هذه الآلة لبدء خط إنتاج SMT، عن طريق دفع PCBs خارج المجلة إلى ناقل من آلة التيار السفلي.
المواصفات
| النموذج | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| الجهد | AC110V/220V،50/60Hz،مرحلة واحدة،ماكس 300A | |||
| مقاس PCB | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| مقاس المجلة | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| إمدادات الهواء | 0.4~0.6Mpa | |||
| ارتفاع النقل | 920 ± 20 ((ملم) معيار | |||
| وقت التحميل | 6 ثواني | |||
| وقت استبدال المجلة | حوالي 20 ثانية | |||
| اتجاه النقل | L إلى R، أو R إلى L،اختياري | |||
| سمك PCB | دقيقه 0.4ملم | |||
| الملاعب | 1-4 ((خطوة 10 ملم)- نعم | |||
| التواصل | (SMEMA) | |||
| مقاس الجهاز | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| الوزن | حوالي 140 كجم | حوالي 180 كجم | حوالي 220 كجم |
حوالي 230 كجم |
Fالمواد الغذائية
1، التحكم في شاشة اللمس بالألوان الحقيقية
2(ميتسوبيشي)
3سعة المحفظة: أعلى 1، أسفل 1، أو مخصصة
4مسافة الانتقاء: 10mm، 20mm، 30mm، 40mm
5اتجاه نقل PCB: L - R، أو R - L،اختياري
6اختيار وضع التشغيل اليدوي / التلقائي
7، قاطع للسكك الحديدية الأمامية أو قاطع للسكك الحديدية الخلفية، اختياري
8الارتفاع القياسي لتطبيق SMT ((920±20mm)
9، عرض ضوء البرج
10إشارة SMEMA
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
