| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |
نسخ Nutek LED زر التحكم SMT خط مجلة محمولة آلة التعامل مع PCB
التطبيق

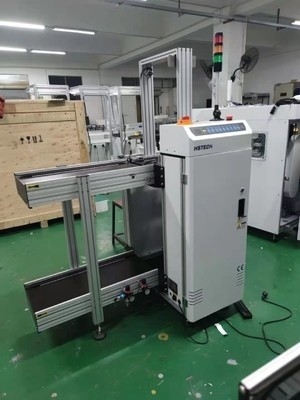

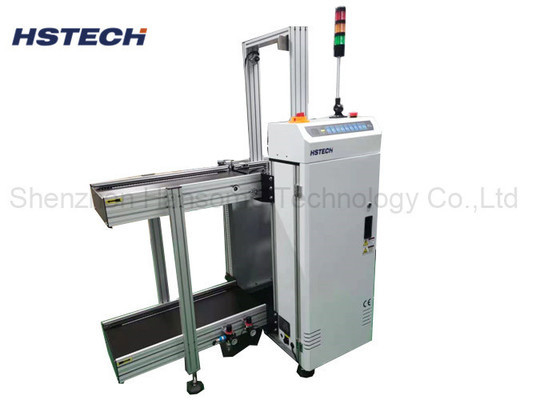

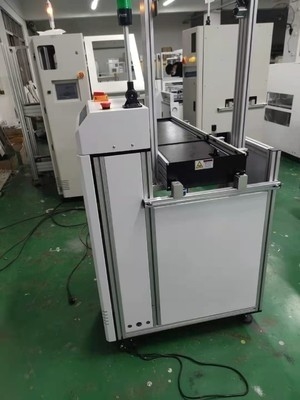

هذه الآلة هي آلة تحميل PCB ، تستخدم لنقل لوحة PCB من رف المجلات إلى خط إنتاج SMT.
الخصائص

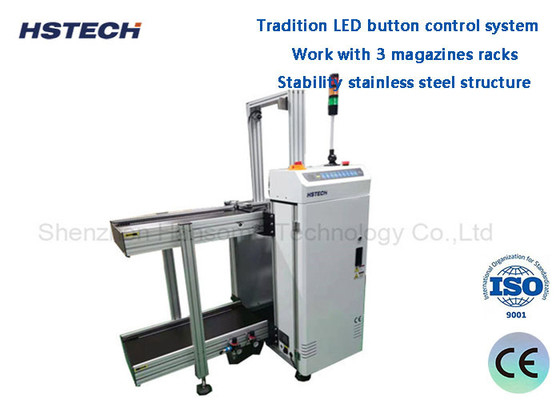

1نظام تحكم زر LED التقليدي
2، العمل مع 3 رفوف المجلات.
3، استقرار هيكل الفولاذ المقاوم للصدأ.
4، ضبط عرض سلس وموازي.
5، 3 لون إضواء LED العرض.
6، المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة.
7لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
8متوافقة مع SMEMA
9، مدرجة في قائمة المواصفات المعتمدة على المواصفات المعتمدة على المواصفات المعتمدة على المواصفات المعتمدة على المواصفات المعتمدة على المواصفات المعتمدة على المواصفات المعتمدة على المواصفات
المواصفات
| النموذج | HS-LD250 |
| اسم المنتج | شاحن الـ (PCB) |
| ارتفاع النقل | 920±20ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
,,
