| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-SL5331 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 قطعة في الشهر |
الخصائص
| النموذج | HS-SL5331 | |

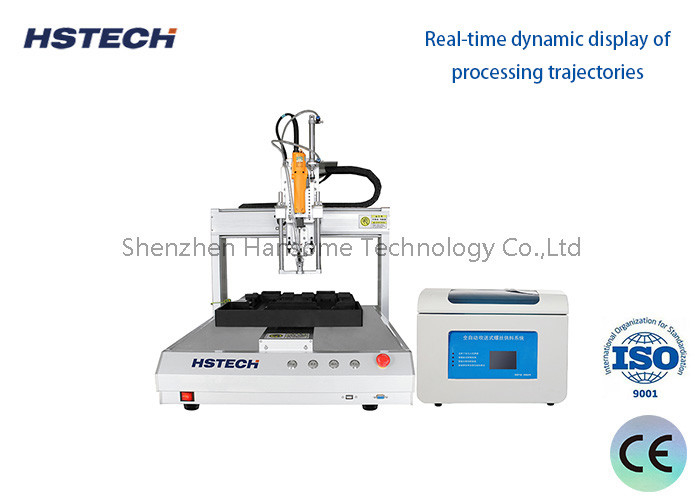

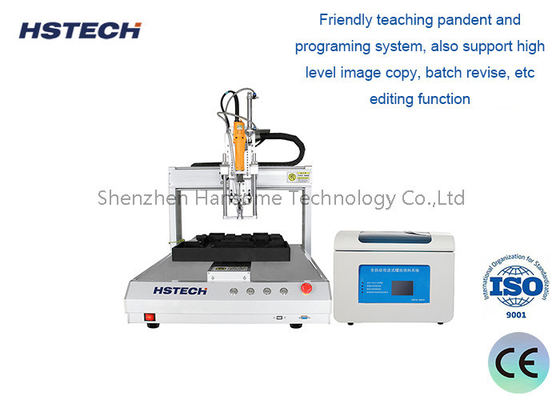

| اسم المنتج | آلة قفل المسمار الأوتوماتيكية ذات المحور 4 | |
| النطاق المتحرك ((X/Y1/Y2/Z) | 500*300*300*100ملم | |
| سرعة الحركة على محور X/Y1/Y2 | محرك الحلقة المغلقة :1-800mm/s | |
| سرعة التحرك على محور Z | محرك الحلقة المغلقة: 1-300mm/s | |
| الحمل الأقصى على محور X/Y1/Y2 | محرك الحلقة المغلقة: 5 كجم | |
| محور Z الحمل الأقصى | محرك الحلقة المغلقة: 3 كجم | |
| إمدادات الطاقة | AC110V/220V، 50/60Hz | |
| دقة التكرار | ± 0.02 ملم | |
| مستند دعم | CAD CorelDraw | |
| مسامير مناسبة | M1-M6 | |
| مقاس الجهاز | 746*585*800ملم | |
| وزن الجهاز | 65 كجم | |
العلامة التجارية الرئيسية للأجزاء
1المحرك: شينانو 2، الدليل: هيفين 3، مفتاح الفوتو الكهربائي: أومرون 4، مصدر الطاقة: مينويل
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
4أداة التفتيش البصري: التفتيش البصري التلقائي هو جهاز يعتمد على المبادئ البصرية للكشف عن العيوب الشائعة التي تحدث في إنتاج اللحام.إن AOI هي تقنية اختبار جديدة ظهرت في السنوات الأخيرة فقط، ولكنها تطورت بسرعة. في الوقت الحالي ، أطلقت العديد من الشركات المصنعة معدات اختبار AOI. عند إجراء الكشف التلقائي ، تقوم الآلة بمسح PCB تلقائيًا من خلال كاميرا ،يجمع الصور، مقارنة المفاصل اللحام اختبار مع المعايير المؤهلة في قاعدة البيانات، ومعالجة الصور، والتحقق من العيوب على اللوحة،ويعرض/يميز العيوب من خلال عرض أو علامة تلقائية لموظفي الصيانة لإصلاحها.
