| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CC300 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | L / C ، D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

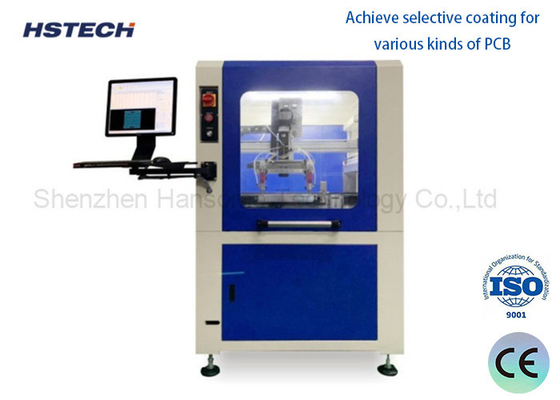

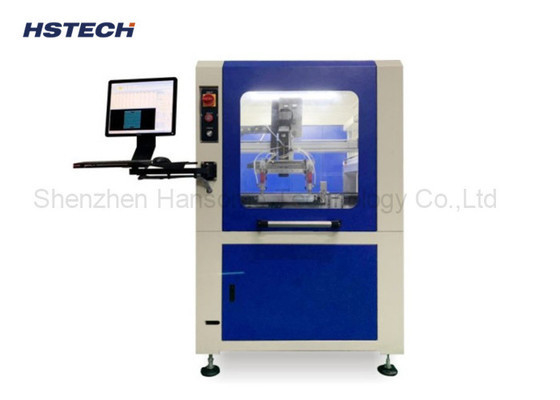

آلة طلاء ذاتية الاختيارية لـ PCBA SMT Backstage Process
إدخال المنتج
1. منصة محرك محور X، Y، Z تعتمد المسمار الكروي الدقيق مع محرك Fuji servo.
2تحقيق طلاء انتقائي لأنواع مختلفة من PCB.
3خط مستقيم، دائرة، طلاء قوس وتوزيع.
4يمكن أن تغطي حافة المكونات بشكل فعال ومتساو، وتقضي على تأثير ظل الرذاذ.
5دقة: ± 0.02 ملم
6مع سرعة عالية، موثوقية عالية، واستقرار عال من نظام النقل والتحكم.
7. 2 الصمامات يمكن أن تتحول رش والطلاء العمل تلقائيًا، لتحقيق عالية الكثافة PCB عملية الطلاء.
8مع وظيفة تعديل العرض الذكي التلقائي (تعديل تلقائي بعد إدخال عرض اللوحة).
مواصفات الجهاز
| اسم المنتج | آلة طلاء مطابقة انتقائية |
| النموذج | HS-CC300 |
| ارتفاع ناقل الحركة | 920±20ملم |
| عرض الناقل | 50-450mm/أو مخصصة |
| الإرسال | L إلى R، أو R إلى L |
| ارتفاع المكونات | صعوداً وهبوطاً 100 ملم |
| حجم حافة لوحة PCB | ≥5 ملم |
| سرعة النقل | 0-12000ملم/دقيقة |
| سرعة القيادة في المحور الثالث | 800 ملم/ثانية |
| دقة التكرار | ± 0.02 ملم |
| برامج التخزين | ما يصل إلى 1000 |
| إمدادات الطاقة | AC220/110V |
| ضغط الهواء | 4 كيلوغرام/سم2 |
| خزان الغراء | 10 لتر، التحريك اليدوي |
| وضع التحكم | بطاقة التحكم الصناعية PC+Motion |
| تعديل الدليل الخطي | ضبط ذكي |
| وضع البرمجة | التعليم اليدوي |
| ميناء الاتصال | (SMEMA) |
| مصدر الإضاءة | مصدر إضاءة مجهز بنفسه |
| مصدر إضاءة الكشف | مجهزة ذاتياً |
| البرمجيات | برنامج ويندوز+طلاء |
| محرك القيادة | محرك خطوة ((2pcs) |
| وضع القيادة على ثلاثة محاور | محرك الخدمة + وحدة محرك المسامير + الاسطوانة الكهربائية |
| عدد الصمامات المطاطية | 1 صمام رش + 1 صمام تزويد |
| عرض الرش | 3-20ملم |
| طريقة الرش | أوتوماتيكي |
| الطاقة الكلية | 2.6كيلوواط |
| جسد الآلة | الفولاذ المقاوم للصدأ |
| وزن الجهاز | 600 كجم |
| مقاس الجهاز | 1060x1200x1700mm |
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
