| الاسم التجاري: | GKG |
| رقم الطراز: | جي ال اي |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
دقة 01005 0.3Pitch CCD الكاميرا الرقمية SMT طابعة القوالب
مقدمة

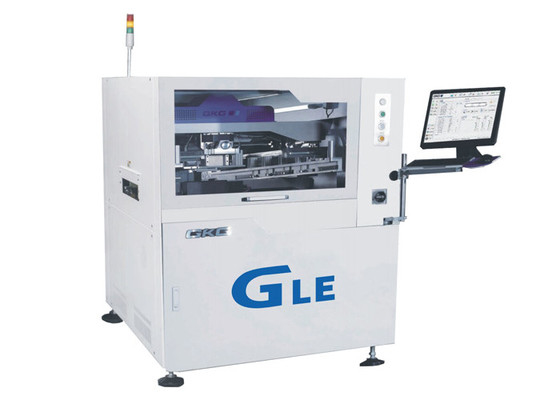

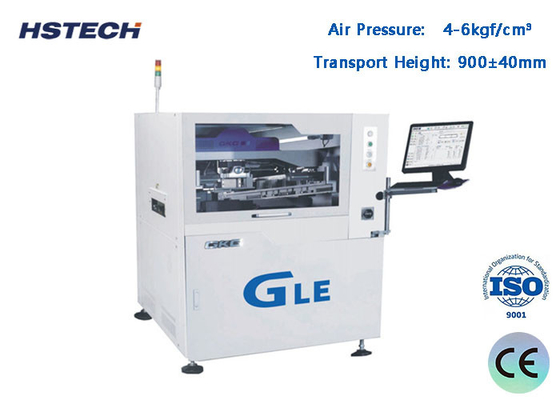

آلة طباعة معجون اللحام التلقائي GLE هي آلة عالية الجودة لتطبيقات SMT واسعة النطاق. عرض Gts هو 2830mm فقط. يمكن أن تلبي تماما متطلبات عملية الطباعة من 01005 ،0.3المسافة وغيرها من المسافات الدقيقة، انها دقة عالية وسرعة عالية.
المواصفات
| النموذج | GLE |
| الحجم الأقصى لـ PCB | 510×510ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 23ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الطاولة من أعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | GLE |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ±20um@6،CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1240 ((L) × 1410 ((W) × 1500 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1100 كجم |
الخصائص
1، منصة الجهاز الالكتروني خاصة لـ GKG. مستقرة وسهلة للتعديل ، يمكن أن تعدل بسرعة ارتفاع الجهاز الالكتروني لـ PCB بسمك مختلف.
