| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-M535 |
| الـ MOQ: | 1ص |
| السعر: | 25~80usd/pc |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 500 قطعة في الشهر |

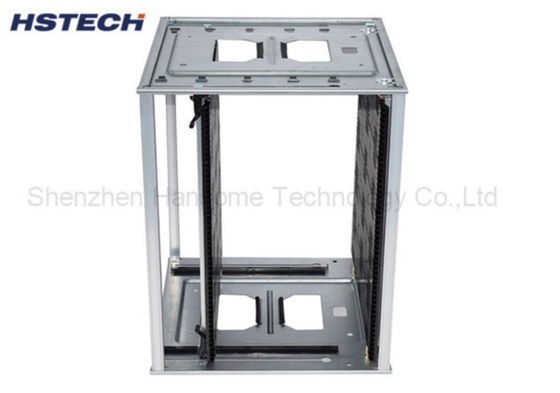

مضاد للستاتيك المقاوم لدرجات الحرارة العالية ESD مجلة SMT حامل التخزين PCB رف
مقدمة
هذه الرفوف المجلة PCB تستخدم على نطاق واسع في آلة تحميل و تفريغ PCB، مناسبة لنقل وتخزين وإدارة PCB في مصانع تصنيع PCB، انها نظام تخزين PCB الذكي،المجلات تأخذ غرفة صغيرة، ولكن يمكن أن تكون قابلة للتراكم وتخزين PCBs مريحة وترتيب. المجلات هي منتجات صحية، والتي هيغير سامة، خالية من الرائحة، مقاومة للرطوبة، مقاومة للتآكل، أيضا مقاومة درجات الحرارة العالية، فإنه يلعب دورا كبيرا في مستودع وموقع الإنتاج.
المواصفات
| الحجم الكلي | 535*460*565ملم، أيضاً خيارات أخرى |
| حجم PCB المناسب | 50*50~530*390ملم |
| قدرة تخزين PCB | ماكس 50 قطعة |
| فتحة توجيه جانبية | العمق 3.0mm، العرض 5.0mm، المضرب 10mm |
| مقاومة السطح | 105Ω-109Ω |
| مقاومة الحرارة | 80 °C/120 °C/200 °C |
| ضبط العرض | جهاز تعقب المعدات / مشابك |
| لوحة القاعدة العليا والسفلية | مواد معدنية |
| النوع | مضاد للستاتيك |
| الوزن الفردي | 5 كجم |
الخصائص
1، يستخدم هذا المنتج لجهاز تحميل و تفريغ PCB ، وجمع ونقل وتخزين PCB في المستودع أو غرفة الإنتاج.
2، الجزء العلوي والسفلي باستخدام لوحة المواد المعدنية drable، وضمان هيكل كامل مستقرة.
3، الرف هو تصميم مضاد للستاتيك ، يمكن تخزين 50pcs PCB.

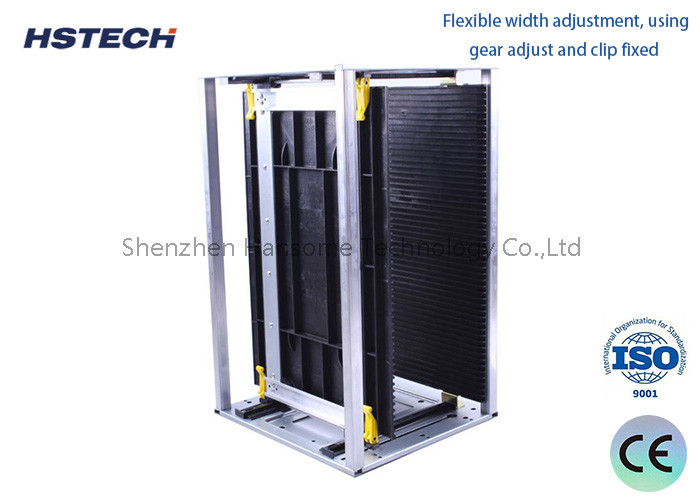

4، يمكن تعديل العرض عن طريق المعدات وتثبيتها بواسطة المشبك.
5الرف غير سام، لا رائحة، مقاومة للرطوبة، مقاومة للتآكل، متينة، ويمكن أيضا أن تكون قابلة للتراكم.
6، هيكل مستقر، لن ينحني أثناء التشغيل، الرفوف أيضا مقاومة درجات الحرارة العالية.
7، سهلة لتركيب وتفكيك، مريحة لاستبدال وصيانة.
معدات خط إنتاج SMT:
1آلة SMD: استخدام المعدات التي تم تحريرها بواسطة البرنامج ستكون مكونات مثبتة على موقع الأجزاء المحدد ،يمكن تركيبها SOP 28pin أو أكثر (بما في ذلك الأجزاء التي يمكن تركيبها على آلة عالية السرعة)، أقراص أو أنابيب من مكونات التعبئة والتغليف. يتميز بدقة عالية في التثبيت ، والتنويع ، ولكن سرعة التثبيت أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: معجون لحام SMT أو الغراء الأحمر باستخدام درجة الحرارة لضبط ملف الحرارة المناسبة بحيث معجون الحام وقطع لإكمال عمل الحام.
3إفراج: من خلال مسار الإرسال، يتم جمع اللوحة في المجلة.
