| الاسم التجاري: | HSTECH |
| رقم الطراز: | CT-01 |
| الـ MOQ: | 200 متر |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 10000 بكرات شهريا |

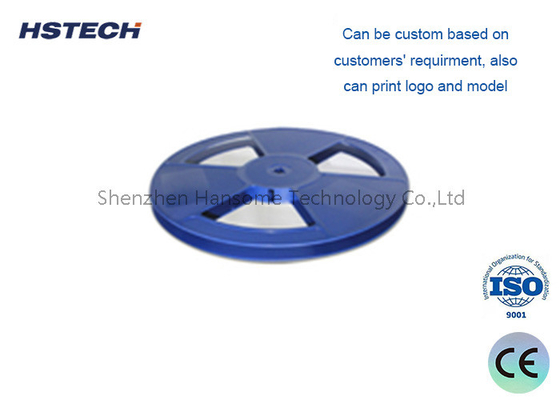

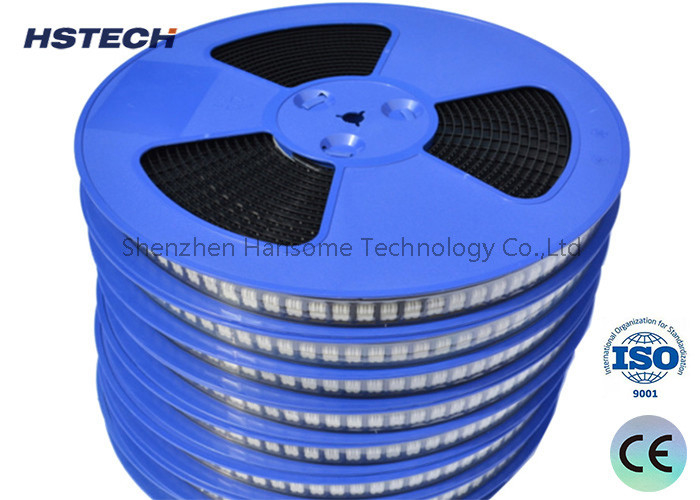

شريط SMD وشريط حمل التعبئة المتدلية لجمع المكونات وتخزينها
نحن نقدم أشرطة حاملة عالية الجودة والشرطة حاملة مخصصة وفقا لطلب العملاء.
إذا كنت بحاجة إلى شريط ناقل للسماح لأجزاء لوضع وإغلاق للذهاب إلى نظام الاختيار والوضع، ثم لدينا خيارات بالنسبة لك.
مقدمة
يحتوي الشريط الناقل على جيوب تم تشكيلها لتتناسب مع محاور المكون الذي سيتم نقله. عرض الشريط الناقل يتراوح بين 8 و 104 مم، وهو ما يتوافق مع معايير EIA،نحن أيضا يمكن أن تخصيص للعملاءفي الشريط الناقل، هناك ثقوب العجلات على جانبي الشريط، مستديرة بنحو 1.5 ملم على جانب واحد ومبيض بنحو 0.75 ملم على الجانب الآخر.هذه الثقوب تمكن من عرض الدقة من الجيب إلى وحدة الاختيار والمكان.
حجم الشريط المحمول و تطابق مع شريط الغطاء
كل شريط حامل لديه شريط غطاء متطابق، شريط الغطاء لديه خيارات الختم البارد والختم الساخن أثناء تعبئة المكونات، وكذلك شريط الغطاء لديه خيارات ESD.أدناه هو حجم الشريط الناقلة وذلك مطابقة الشريط الغطاء.
| شريط حامل ((ملم) | 8 | 12 | 16 | 24 | 32 | 44 | 56 | 72 | 88 | 104 |
| شريط الغطاء ((ملم)) | 5.4 | 9.3 | 13.3 | 21.3 | 25.5 | 37.5 | 49.5 | 65.5 | 81.5 | 97.5 |
التطبيق
يستخدم الشرائط الناقلة المرتفعة على نطاق واسع في تغليف السطح ونقل ونقل معدات تركيب السطح، على سبيل المثال، PCB المصغرة ، IC ، رقاقة LED ، الموصلات ، الديودات ،الديناتروناتالمقاومات، الموصلات، المكثفات، الفيوز، المفاتيح، المرورات، الرنينات، الرادوم، مكونات المقبس، الخ
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
4أداة التفتيش البصري: التفتيش البصري التلقائي هو جهاز يعتمد على المبادئ البصرية للكشف عن العيوب الشائعة التي تحدث في إنتاج اللحام.إن AOI هي تقنية اختبار جديدة ظهرت في السنوات الأخيرة فقط، ولكنها تطورت بسرعة. في الوقت الحالي ، أطلقت العديد من الشركات المصنعة معدات اختبار AOI. عند إجراء الكشف التلقائي ، تقوم الآلة بمسح PCB تلقائيًا من خلال كاميرا ،يجمع الصور، مقارنة المفاصل اللحام اختبار مع المعايير المؤهلة في قاعدة البيانات، ومعالجة الصور، والتحقق من العيوب على اللوحة،ويعرض/يميز العيوب من خلال عرض أو علامة تلقائية لموظفي الصيانة لإصلاحها.
