| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-310L |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، D / P |
| القدرة على التوريد: | 200sets في الشهر |

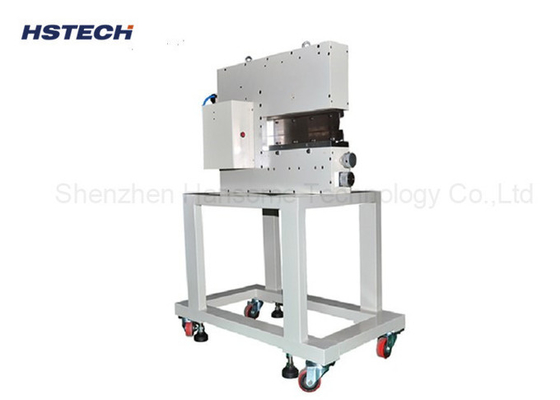

40 ملم ارتفاع ماكس سائق هوائي شفرة الجيلوتين لوحات PCB آلة إزالة اللوحات
مقدمة

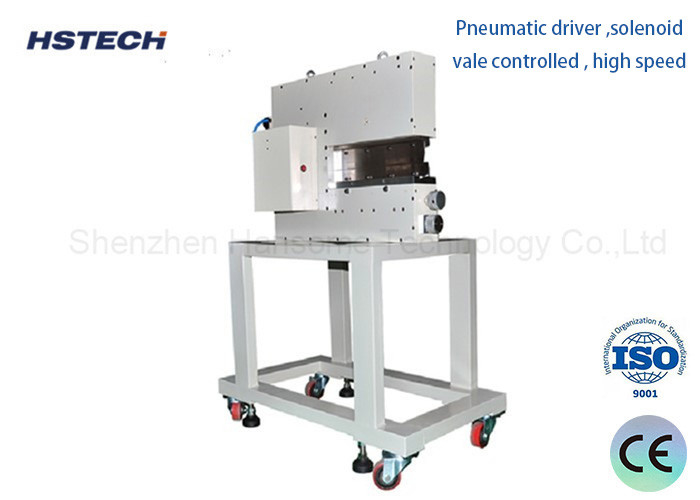

1مدفوعة بالهواء والتحكم الكهربائي، تصميم العينة، هناك جهاز استشعار في الآلة، لوحة القطع مرة واحدة مع أدنى الإجهاد القطع.تطبيق HS-310 على SMD PCBA الدقيق المنفصل أو الألواح الرقيقة.
الخصائص
المواصفات
| اسم المنتج | مُزيل لـ (PCB) |
| النموذج | HS-310L |
| ارتفاع الجزء | ماكس 40 ملم |
| ارتفاع الجزء السفلي | ماكس 20 ملم |
| إمدادات الهواء | 5kgf/cm |
| الناتج | 12.5 طن)) |
| طول القطع الفعال | 1-360 ملم |
| حجم الشفرة الخطية | 360*43.5*6ملم |
| سمك PCB | 0.1mm~2.0mm ((مع V غروف) 0.1ملم ~1.0ملم ((بدون خلية V)) |
| مادة الشفرة | استيراد أدوات الفولاذ عالية الجودة عالية السرعة |
| سرعة الفصل | 1-300mm/s |
| سمك قطع V | 0.3-3.5ملم |
| استهلاك الهواء | 200-400 ((L/min) |
| حجم الجهاز | 700 × 325 × 400 مم |
| الوزن | 130 كجم |
| لوحة مناسبة | جميع الألواح ذات القطع V |
لوحات الطلبات
معدات خط إنتاج SMT
1، محمل PCB: يتم وضع PCB في الرف لإطعام اللوح تلقائيًا إلى آلة اللوحة الشفوية.
2، آلة لوحة امتصاص: يمتص تلقائيا PCB وضعت على المسار، ونقل إلى آلة الطباعة.
3آلة الطباعة: الصلب الليزر على معجون الصلب أو الغراء الأحمر إكمال الطباعة على اللوحة.
4"تثبيت عالية السرعة: استخدام المعدات لتحرير الإجراء لتثبيت المكونات في موقف القطع المحددة، يمكن تركيب SOP 28pin قطع مطاطية،والتي تتميز بسرعة تركيب سريعة.
5جدول الاتصال: نقل جهاز لوحة الـ PCB.
6، التجميع العام: استخدام المعدات التي تم تحريرها بواسطة البرنامج ستكون مكونات مثبتة على موقع القطع المحدد ،يمكن تركيبها على SOP 28pin أو أكثر (بما في ذلك أجزاء يمكن تركيبها على آلة عالية السرعة)، أجزاء التعبئة القرص أو الأنبوب. ويتميز بدقة عالية التثبيت والتنوع، ولكن سرعة التثبيت هي أدنى من تلك من الآلات عالية السرعة.
