| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-330BF |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

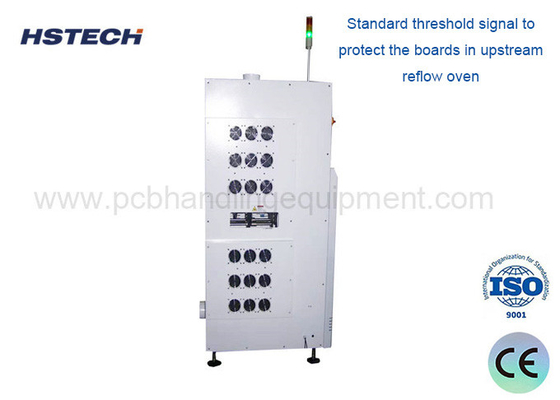

آلة معالجة لوحات PCB SMT مع PLC Panasonic ، مروحة ، FIFO LIFO
مقدمة
هذه آلة عازل PCB هو جهاز عازل لوحة ذكية، لديها 25 طبقة لتخزين PCBs، كل طبقة لديها فردية
الإشارة، وكل طبقة سميت رقم، عندما تعطى آلة التداول الإشارة إلى عدد الطبقة، سوف يقبل العازل
الإشارة تعطي الأمر للطبقة، ثم اختيار تلقائي ونقل PCBs إلى آلة أسفل.
الخصائص
1، التحكم بـ (باناسونيك)
2لوحة التحكم ذات الشاشة الملموسة الذكية
3,مع وظيفة FIFO و By-pass، أو تقطيعها إلى وظيفة متعددة.
4، باستخدام محرك الخدمة لتحديد الموقع بدقة.
5، هيوين يؤدي المسمار لضبط العرض، سلس ومستقر.
6جهاز رفع مجلة ناعم، وقيادة الدقة.
7، المروحة الاختيارية ومصدر العادم لتخلص الحرارة.
8واجهة تشغيل باللغة الإنجليزية
9،الآلة بأكملها صغيرة الحجم، لن تأخذ مساحة مصنع كثيرة.

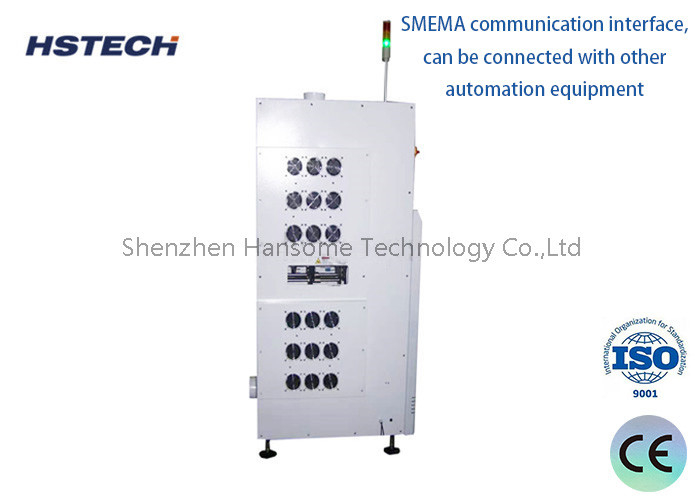

10، واجهة الاتصالات SMEMA، يمكن توصيلها مع معدات الأتمتة الأخرى.
11، ثلاثة ألوان شاشة LED لحالة الجهاز.
المواصفات
| الطراز: | HS-BF330 | ||||
| الجهد: | AC220V،50/60Hz | ||||
| أبعاد PCB: | L ((50*50) - ((450*330) ملم | ||||
| إمدادات الهواء: | 4-6 بار، أقصى 15 لتر/دقيقة | ||||
| ارتفاع النقل: | 900 ± 20 ((ملم) | ||||
| اتجاه النقل: | L-R أو R-L (اختياري) | ||||
| سمك PCB: | 0.46 ملم | ||||
| المداخلات للأعلى والأسفل: | 1-4 ((خطوة 10 ملم) | ||||
| سعة التخزين | 25 قطعة أو مخصصة | ||||
| وقت الدورة | حوالي 15 ثانية | ||||
| التواصل | (SMEMA) | ||||
| اختياري | مروحة، نافذة مراقبة | ||||
| الشهادة | المواصفات | ||||
| مقاس الجهاز: | 600*1150*1560ملم | ||||
| الوزن الإجمالي | 280 كجم | ||||
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
4أداة التفتيش البصري: التفتيش البصري التلقائي هو جهاز يعتمد على المبادئ البصرية للكشف عن العيوب الشائعة التي تحدث في إنتاج اللحام.إن AOI هي تقنية اختبار جديدة ظهرت في السنوات الأخيرة فقط، ولكنها تطورت بسرعة. في الوقت الحالي ، أطلقت العديد من الشركات المصنعة معدات اختبار AOI. عند إجراء الكشف التلقائي ، تقوم الآلة بمسح PCB تلقائيًا من خلال كاميرا ،يجمع الصور، مقارنة المفاصل اللحام اختبار مع المعايير المؤهلة في قاعدة البيانات، ومعالجة الصور، والتحقق من العيوب على اللوحة،ويعرض/يميز العيوب من خلال عرض أو علامة تلقائية لموظفي الصيانة لإصلاحها.
