| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-460BC |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

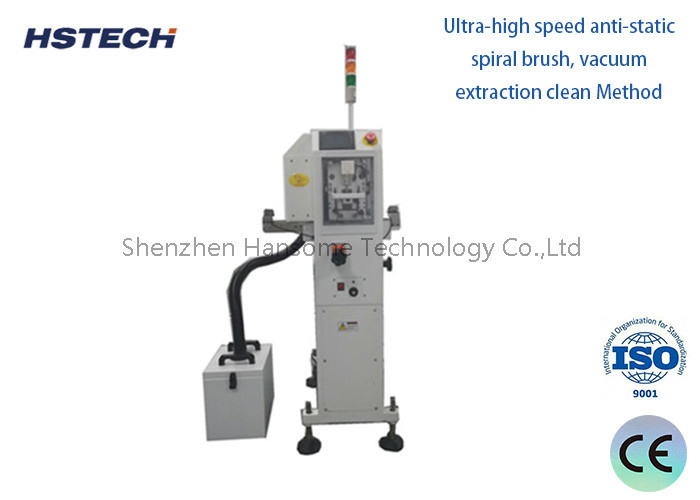

Keyence Ion Wind Bar Spiral Brush جمع الغبار معدات تنظيف سطح PCB
مقدمة
تستخدم هذه الآلة بين محمل PCB وطباعة الشاشة ، مع فرشاة وملصق لتنظيف الغبار ، الكهرباء الثابتة على سطح PCB.
المواصفات
| النموذج | HS-250BC | HS-330BC | HS-390BC | HS-460BC |
| مقاس PCB | (50*50) ~ ((350*250) | (50*50) ~ ((460*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| مقاس الجهاز | 555*820*1350 | 555*900*1350 | 555*960*1350 | 555*1030*1350 |
| الوزن | 80 كجم | 90 كجم | 100 كجم | 110 كجم |
| سمك PCB | 0.4~5ملم |
| إمدادات الطاقة | AC100 ~ 230V، مرحلة واحدة، 300A |
| إمدادات الهواء | 0.4~0.6Mpa |
| فرشاة التنظيف | أعلى 2 قطعة |
| مقطوعة ملصقة | أعلى 1 |
| فرشاة | ESD،فرشاة عالية الدقة |
| إذا كان مع جمع الغبار | نعم.. |
| سرعة النقل | 0~9m/min، قابل للتعديل |
| ارتفاع النقل | 900±20mm القياسية |
| التوجيه | L إلى R، أو R إلى L،اختياري |
| وقت الدورة | حوالي الثمانية |
الخصائص
1فرشاة حلزونية مضادة للستاتيكية فائقة السرعة، طريقة استئصال فراغ نظيفة.
2، طباعة SMT المقابلة الخاصة، وتثبيت قبل وبعد AI لوحة PCB القابلة للتوصيل على الجزء الخلفي من الجسم الغريب نظيفة.
3، مجهزة بوظيفة القضاء على الستاتيكية، القضاء تماما على التداخلات الكهربائية.
4طريقة النظافة، النظافة فوق 99%.
5مصممة لتنظيف الدوال لضمان تأثير تنظيف فعال ومستقر ودائم.
6التصميم الميكانيكي للجزء الخارجي والصيانة بسيطة
7، عرض واجهة باللغتين الإنجليزية والصينية، تشغيل واجهة مريحة وبسيطة.
معدات خط إنتاج SMT
1آلة SMT العالمية: باستخدام البرنامج الذي تم تحريره من قبل الجهاز لتثبيت المكونات على مواقع المكونات المحددة ،يمكن تركيب SOP 28 دبوس أو أكثر (بما في ذلك المكونات التي يمكن تركيبها بواسطة آلات عالية السرعة)، أو أجزاء التعبئة الأنبوبية. خصائصها هي الدقة العالية والتنوع، ولكن سرعة التثبيت هي أدنى من الآلات عالية السرعة.
2إعادة لحام التدفق: استخدم معجون لحام SMT أو الغراء الأحمر لتحديد منحنى درجة الحرارة المناسب لاستكمال عمل الحام بين معجون الحام والجزء.
3إفراج: يتم تحميل اللوحة في المجلة من خلال مسار نقل.
4أداة التفتيش البصري: التفتيش البصري التلقائي هو جهاز يعتمد على المبادئ البصرية للكشف عن العيوب الشائعة التي تحدث في إنتاج اللحام.إن AOI هي تقنية اختبار جديدة ظهرت في السنوات الأخيرة فقط، ولكنها تطورت بسرعة. في الوقت الحالي ، أطلقت العديد من الشركات المصنعة معدات اختبار AOI. عند إجراء الكشف التلقائي ، تقوم الآلة بمسح PCB تلقائيًا من خلال كاميرا ،يجمع الصور، مقارنة المفاصل اللحام اختبار مع المعايير المؤهلة في قاعدة البيانات، ومعالجة الصور، والتحقق من العيوب على اللوحة،ويعرض/يميز العيوب من خلال عرض أو علامة تلقائية لموظفي الصيانة لإصلاحها.
