| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

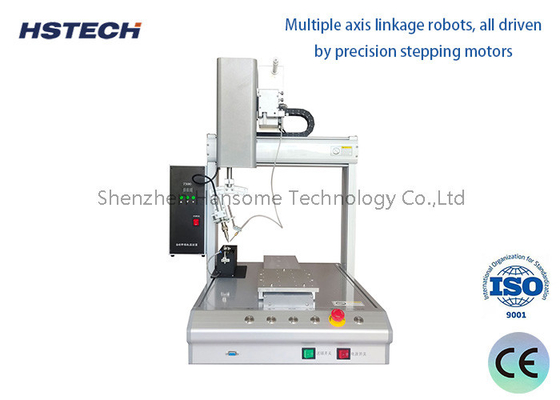

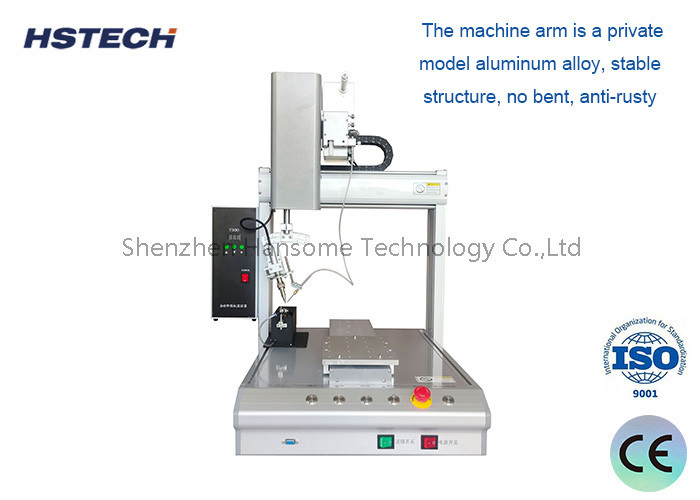

آلة لحام الروبوت مع محرك خطوة دقة عالية لPCB
مقدمة
هذه آلة اللحام التلقائي هو روبوت اللحام نموذج سطح المكتب، وتعتمد الآلة محرك خطوة ونظام محرك حزام التوقيت.الجهاز بأكمله تجمع مع عالية الجودة الدقة دليل خطي Hiwin و أسطوانة Airtecيتم تثبيت اللوحة أو المنتج الذي يحتاج إلى اللحام بواسطة الأجهزة المخصصة.تحديد المواقع التلقائي وهلم جرا. أيضا الجهاز سهل الصيانة والتشغيل، تحسين كبير في كفاءة الإنتاج.
الخصائص
1عمل أربعة محاور، حركة دوارة X / Y / Z و R، لتحقيق لحام متعددة الزوايا.
2الروبوت بدلاً من اللحام، يوفر الكثير من تكاليف العمالة.
3يمكن ضبط رأس اللحام في اتجاهات متعددة لحماية PCB والمكونات من الضرر.
4"الآلة تدعم لحام "سوبت" و"درا"
5"خذ رأس الحديد اللحام كنقطة أساسية، وتحديد الموقف المفتاح من المنتج، اضغط على مفتاح إدخال، والبرنامج سوف تولد تلقائيًا النقطة في النظام،ومن ثم وضع البيانات ذات الصلة من النقطة وهلم جرا.
6"تبني محرك خطوة عالية الدقة ونظام قيادة حزام متزامن، فضلا عن خوارزمية التحكم في الحركة المتقدمة، وتحسين بفعالية دقة وضع الحركة ويمكن تكرارها.
7، الجهاز لديه وظيفة تنظيف تلقائي، والتي يمكن أن تجعل معالجة اللحام أكثر استقرارا وتطويل عمر الخدمة من حديد اللحام.
8باستخدام قلادة تعليمية LCD محمولة، البرمجة بسيطة وسهلة للتعلم.
التطبيق
1منتجات أشباه الموصلات: LSI. IC. IC مزيج الحرارة. CSP. BGA، الخ
2منتجات بصرية: كاميرات من الدرجة الأولى
3أجهزة الأجهزة المنزلية ذات الأداء العام: أقراص DVD، ومعدات الصوت، وأنظمة الملاحة في السيارات، وأجهزة الكمبيوتر الشخصية مثل الكاميرات، والساعات والساعات الإلكترونية، وأجهزة حاسبة PDA للنسختلفزيون الكريستال السائلأجهزة طبية
5آلات الدقة/المنتجات الكهربائية: VTR.
4السلع الاستهلاكية العامة: آلات الكتابة، الألعاب، الآلات الموسيقية، أجهزة CDS، البطاريات، الخ.
المواصفات
| النموذج | HS-S331R |
| الجهد | AC110V/220V،50/60Hz |
| نطاق العمل X/Y/Z | 300*300*100ملم |
| محور R | 360 درجة |
| سرعة الحركة X/Y/Z | ماكس 300mm/s |
| نظام القيادة | محرك خطوة، حزام توقيت |
| دليل خطي | دليل دقة عالية من تايوان |
| دقة التكرار | ± 0.02 ملم |
| البرمجة | برنامج يدوي مع قلادة تعليمية |
| نظام التحكم | لوحة التحكم |
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
| مستند دعم | CAD |
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي |
| واجهة خارجية | USB + RS232 |
| طريقة اللحام | لحام النقطة / السحب |
| الوزن | 48 كجم |
| مقاس الجهاز |
520*585*800ملم |
