| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-FS5331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

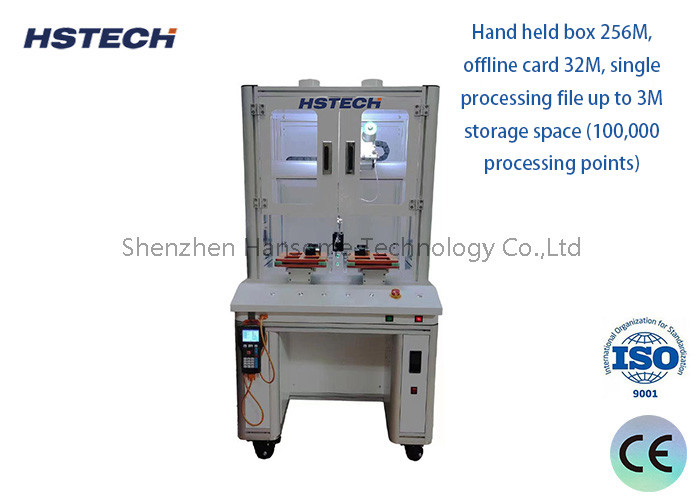

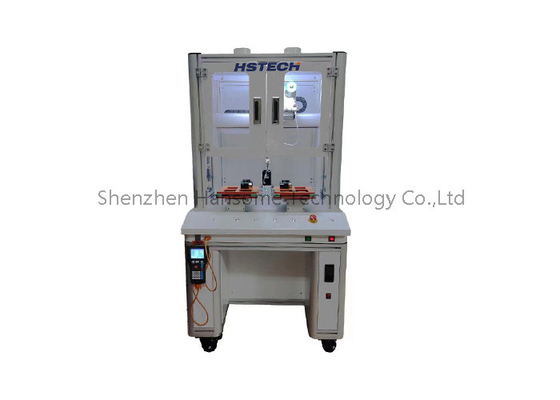

روبوت لحام أوتوماتيكي، مكواة لحام فردية/مزدوجة/ثلاثية، دقة عالية، هيكل متين
مقدمة
آلة اللحام الأوتوماتيكية هي متعددة الوظائف، والتي يمكنها ضبط زاوية اللحام والاتجاه وتعيين النقطة حسب الرغبة، والتحكم في كمية القصدير الداخلة والخارجة، والتحكم في حجم نقطة اللحام، وضمان متطلبات عملية اللحام لمنتجات العملاء بشكل أفضل. تحتوي الآلة على خمسة محاور، بالإضافة إلى محور XYZ العادي، يوجد محور تغذية قصدير يتم التحكم فيه بمحرك متدرج مستقل، وهناك أيضًا محور دوار يمكنه الدوران 360 درجة في جميع الاتجاهات. نسميه المحور R، والذي يتمتع بهذا المحور الدوار. الوظيفة الرئيسية هي أنه يمكنه تجنب المكونات شديدة الارتفاع على لوحات PCB المختلفة بشكل فعال، وتأثير الأشياء مثل الرقائق أو الأسلاك أو الأطراف على مساحة حركة رأس مكواة اللحام، ويمكنه ضبط زاوية اللحام، وقسطرة القصدير، ورأس الإبرة حسب الرغبة. يمكن إرسال سلك القصدير بدقة إلى رأس مكواة اللحام لمطابقة سطح القصدير المنصهر المناسب لمنتج العميل لتجنب ظاهرة ازدحام القصدير الناجمة عن أسباب مختلفة أثناء عملية اللحام. يمكن للآلة زيادة القدرة الإنتاجية بأكثر من 30٪ في عملية الإنتاج والتطبيق الفعلية، وهي مناسبة لمختلف المنتجات الإلكترونية مثل السيارات الإلكترونية والدوائر المتكاملة والدوائر المطبوعة وشاشات LCD الملونة والمحركات ورؤوس الدبابيس والمقابس والمفاتيح و PCBs.
الميزات
1، هيكل معدني متين للآلة، نموذج قائم على الأرض، تشغيل بمنصة مزدوجة.
2،5 محاور عمل، مع محور دوران R.
3، مسافة انتقال 500 * 300 * 300 مم، يمكن تخصيص نطاق الانتقال حسب متطلبات العميل.
4, مكواة لحام واحدة، نطاق الحركة لديه العديد من الخيارات يعتمد على أبعاد المنتج، ويمكن أيضًا تخصيصها لمكواة لحام مزدوجة أو ثلاثية.
5، دعم العديد من طرق اللحام، اللحام النقطي، اللحام بالسحب، ووظائف أخرى.
6،برمجة قلادة التعليم، الإعداد اليدوي لجميع نقاط اللحام، يدعم أيضًا استيراد رسم CAD.
7، باستخدام دليل خطي عالي الجودة من ماركة Taiwan Hiwin، تأكد من دقة الحركة.
8، تعتمد الآلة محركًا متدرجًا وتحكمًا بحزام التوقيت.
المواصفات
| الموديل | HS-S5331R | HS-S6331R | |
| الجهد | AC110V/220V,50/60Hz | ||
| نطاق عمل X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
| محور R | 360 درجة | ||
| سرعة حركة X/Y/Z | بحد أقصى 300 مم/ثانية | ||
| نظام القيادة | محرك متدرج، حزام توقيت | ||
| دليل خطي | دليل عالي الدقة من ماركة تايوان | ||
| دقة التكرار | ±0.02mm | ||
| البرمجة | قلادة التعليم | ||
| نظام التحكم | لوحة التحكم | ||
| تخزين البرنامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة ويمكن لملف معالجة واحد أن يشغل مساحة تخزين تصل إلى 3 ميجابايت (خمسة آلاف نقطة معالجة)
مساحة تخزين الملفات
صندوق محمول 256 ميجابايت، بطاقة غير متصلة بالإنترنت 32 ميجابايت، ملف معالجة واحد يصل إلى مساحة تخزين 3 ميجابايت (100000 نقطة معالجة)
|
||
| دعم المستندات |
CAD
تنظيف قصدير الحديد
|
||
| تنظيف بالهواء/هوائي | واجهة خارجية | ||
| USB+RS232 | طريقة اللحام | ||
| لحام نقطي/سحب | الوزن | ||
| 65 | كجم | ||
| 70 كجم | أبعاد الآلة715*585*800mm | 815*685*800mm | |
|
تكوين الآلة الرئيسية |
1، مكواة لحام مزدوجة، منصة عمل Y مزدوجة | ||
2، مبرمج قلادة تعليم محمول
3، وحدة تحكم في التسخين
4، وحدة تحكم في القصدير المكسور
5، تجميع قلم اللحام
6، رأس اللحام
7، مكونات القصدير الخارجة
8، صندوق التنظيف
