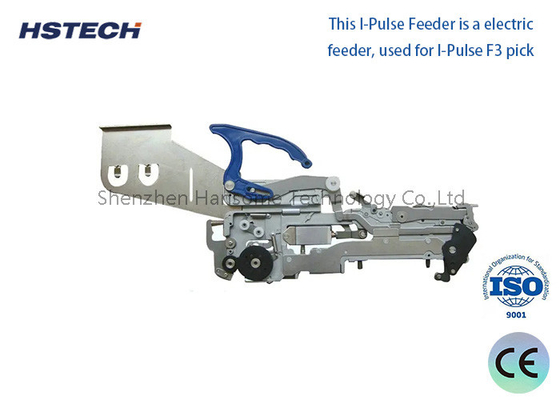

ياماها CL 8x2mm SMT تغذية لYV / YG سلسلة الشريحة تركيب KW1-M1300-00X

YAMAHA CL 8x2mm SMT تغذية 8mm عرض ل 0402 مكونات KW1-M1300-00X

مقدمة

هذا ياماها CL 8x2mm، 8x4mm سلسلة المغذية تستخدم لYV / YG سلسلة آلة تركيب رقاقة، انها مناسبة لالتقاط ومكان المكونات مثل

0402,0603,1206,0805,3014,3528,4148مكونات SMD و رقائق LED ، SOT23 ، الخ.

المواصفات

التغذية ليست في مكانها، على وجه التحديد يمكنك أولا التحقق ما إذا كان أجزاء محرك المغذية عالقة، فضفاضة جدا وهلم جرا، إذا كان الأمر كذلك، تحتاج إلى صيانة شاملة للمغذية.شريط تغطية السطح سحب عند الشحن لجعل الجهاز الجهة الوقوف، يمكنك إضافة شريط مغناطيسي لامتصاص الجهاز، ضبط طريقة غطاء الضغط.

1مشكلة في فوهة الشفط
تشوه فوهة الشفط ، انسداد فتحة فوهة الشفط ، تلف فوهة الشفط الناجم عن تسرب الهواء ، مما يؤدي إلى سوء الشفط والقذف.

التدابير المضادة: استبدال فوهة الشفط أو تنظيف فوهة الشفط.
2مشاكل البرنامج
إعدادات المعلمات لمكونات البرنامج المحررة خاطئة، وفشل التعرف.

التدابير المضادة: تعديل إعدادات المعلمات للمكونات.
3مشكلة فراغ
عدم كفاية ضغط الهواء، انسداد أو تسرب أنابيب الهواء الفراغ، مما يؤدي إلى عدم كفاية ضغط الهواء لاستيعاب بعد إسقاط المكونات. التدابير المضادة: تنظيف أنابيب الفراغ،صيانة واختبار مضخة الفراغإصلاح تسرب الهواء.
4مشكلة الموقع
لا يقع جهاز التقاط الفوهة في نقطة مركز MARK ، ولا يكون ارتفاع التقاط صحيحًا ، مما يؤدي إلى تحريك جهاز التقاط الفوهة ، تحريك.

التدابير المضادة: ضبط موقف التقاط.
5مشكلة المُغذّي
تشوه فيديليتي، فيديليتي لديها جسد غريب، فيديليتي ربيع الشيخوخة أو تلف العدادات، مما يؤدي إلى القائم اختيار المواد السيئة والقذف المواد.

التدابير المضادة: استبدال المغذية، تنظيف المغذية، أو استبدال الأجزاء المتضررة.
6المكونات الإلكترونية لمشكلة المواد
المكونات غير المنتظمة أو أكسدة الدبوس وغيرها من المكونات غير المؤهلة.

رقم قطعة إمداد YAMAHA

ياماها CL 8 * 2mm المغذيات ل 0201 KW1-M1500-030
ياماها CL 8 * 2mm المغذيات ل 0402 KW1-M1300-00X
YAMAHA CL 8 * 4mm المغذيات KW1-M1100-000
YAMAHA CL 12mm المغذيات KW1-M2200-100
ياماها CL 16mm المغذيات KW1-M3200-100
ياماها CL 24mm المغذيات KW1-M4500-014
ياماها CL 32mm المغذيات KW1-M5500-000
ياماها CL 44mm المغذيات KW1-M6500-000
ياماها CL 56mm المغذيات KW1-M7500-000
ياماها CL 72mm المغذيات KW1-M8500-000
YAMAHA FEEDER FSII8*2MM KJK-M1500-000
YAMAHA FEEDER FSII8*4MM KJK-M1500-011
ياماها FEEDER FT8*2MM KJK-M1500-010
YAMAHA FEEDER FT8*4 MM KJW-M1200-023
ياماها FEEDER FS2 8*4MM KJK-M1500-013
ياماها FEEDER SS 8MM KHJ-MC100-000
ياماها FEEDER SS12 MM KHJ-MC200-000
ياماها FEEDER SS16 MM KHJ-MC300-000
ياماها FEEDER SS 24MM KHJ-MC400-000
ياماها FEEDER SS32MM KHJ-MC500-001

ياماها FEEDER SS44MM KHJ-MC600-000

YAMAHA FEEDER SS56MM KHJ-MC700-000

ياماها FEEDER SS72MM KHJ-MC800-000
