| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-FS5331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

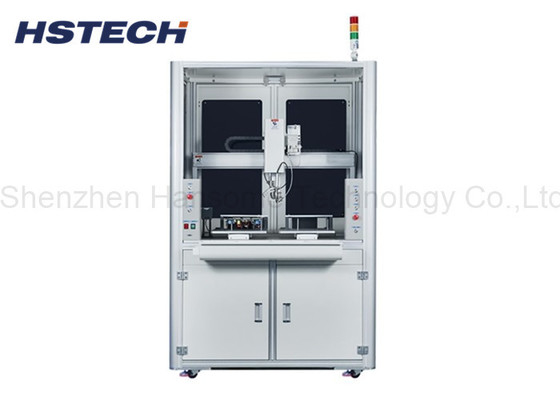

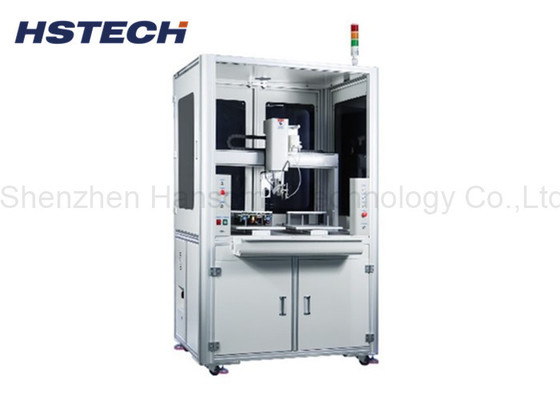

أجهزة اللحام الروبوتية القائمة على الأرضية دليل خطي قلم اللحام الهيكل المعدني للصين الحديدي
مقدمة
هذا النموذج من آلة اللحام التلقائي هو الروبوت اللحام الوقوف على الأرض، مختلفة عن آلة اللحام سطح المكتب، انها أكثر ملاءمة ومرونة الروبوت اللحام.
هذه الآلة تعتمد نظام العمل 5 محور، مع منصة لحام مزدوجة، وحدي حديد لحام / رأس نطاق التشويش 500x300x300x100ملم
الآلة مناسبة للعديد من أنواع لحام PCBA،روبوتات اللحام الخارجي تحل محل اللحام اليدوي لتحسين كفاءة العمل وتحسين جودة اللحام.
الخصائص

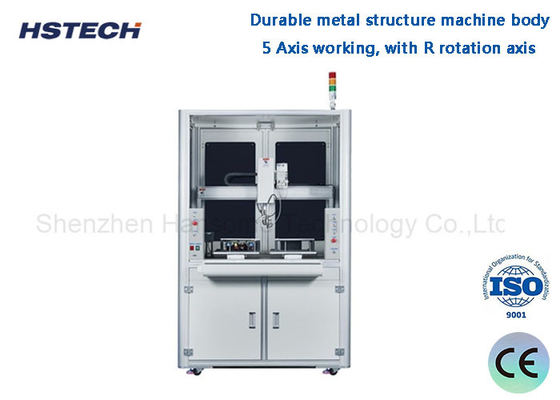

1، الهيكل المعدني الصلب جسد آلة، النموذج الوقوف الأرضية، تشغيل منصة مزدوجة.
2,5 محور يعمل مع محور الدوران R.
3، 500 * 300 * 300mm مسافة السفر، يمكن تخصيص نطاق السفر وفقا لمتطلبات العميل.
4، حديد اللحام الفردي مجموعة متحركة لديها العديد من الخيارات يعتمد على حجم المنتج، ويمكن أيضا تخصيصها لثنائي أو ثلاثي حديد اللحام المزدوج.
5، تدعم العديد من أساليب اللحام، اللحام النقطي، اللحام السحب، ووظائف أخرى.
6,تعلم البرمجة المعلقة، الإعداد اليدوي لجميع نقاط اللحام، أيضا دعم استيراد رسوم CAD.
7، باستخدام عالية الجودة تايوان هيون العلامة التجارية خطية دليل، وضمان دقة التحرك.
8، وتعتمد الآلة محرك خطوة وتحكم حزام التوقيت.
المواصفات
| النموذج | HS-S5331R | HS-S6331R | |
| الجهد | AC110V/220V،50/60Hz | ||
| نطاق العمل X/Y1/Y2/Z | 500*300*300*100ملم | 600*300*300*100ملم | |
| محور R | 360 درجة | ||
| سرعة الحركة X/Y/Z | ماكس 300mm/s | ||
| نظام القيادة | محرك خطوة، حزام توقيت | ||
| دليل خطي | دليل دقة عالية من تايوان | ||
| دقة التكرار | ± 0.02 ملم | ||
| البرمجة | قلادة التدريس | ||
| نظام التحكم | لوحة التحكم | ||
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
||
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
||
| مستند دعم | CAD | ||
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي | ||
| واجهة خارجية | USB + RS232 | ||
| طريقة اللحام | لحام النقطة / السحب | ||
| الوزن | 65 كجم | 70 كجم | |
| مقاس الجهاز |
715*585*800ملم |
815*685*800ملم | |
تكوين الجهاز الرئيسي
1, حديد لحام مزدوج, منصة عمل مزدوجة Y
2برمجية معلقة تعليمية محمولة
3جهاز تحكم التدفئة
4، وحدة التحكم في القصدير المكسورة
5مجموعة قلم اللحام
6، ذروة اللحام
7مكونات الصفيح
8صندوق التنظيف
