| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-203 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

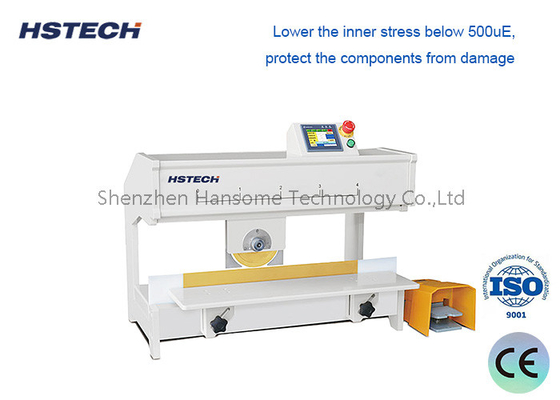

شريط LED الشفرة الدائرية العليا والشفرة الخطية السفلية
الخصائص:
1، يمكن أن يقطع بسرعة بغض النظر عن الكمية، اقتصادية جدا.

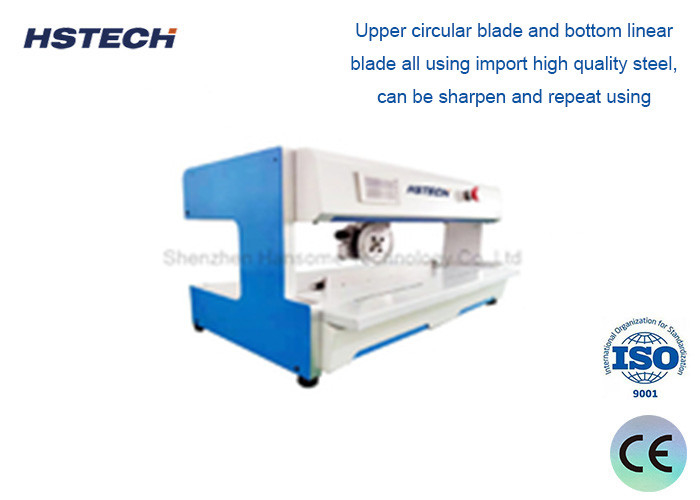

2، الشفرة الدائرية العليا والشفرة الخطية السفلية جميعها باستخدام استيراد الفولاذ عالية الجودة، يمكن أن تكون حادة وتكرار استخدام.
3، نطاق التحرك: ((0~400mm/600mm) حسب طلب العملاء ، يمكن تعديل شفرة دائرية ((0~5mm) ، مناسبة للوحة مختلفة السماكة ، حل مشكلة الفرق في خندق V.
4، الحد الأقصى لسرعة القطع غير محدودة ، و PCB واحد أفضل في 1 ~ 200mm.
5، يمكن تعديل منصة التشغيل، استنادا إلى ارتفاع المكونات العليا من اللوحة، والآلة القياسية الارتفاع أقل من 32mm.
6، حماية إنذار صوتي مدمجة، أيضا الستار الضوء والشفرة الحماية ضمان السلامة المزدوجة، وتجنب إصابة المشغل.
المواصفات:
| النموذج | HS-203 | HS-206 |
| الجهد | AC110V/220V 50/60Hz | |
| حجم الشفرة ((الشفرة الدائرية) | φ125mm*30mm*3mm | |
| حجم الشفرة ((شفرة خطية) | 420ملم × 65ملم × 6ملم | |
| أقصى طول للقطع | 5~400ملم | 5~600ملم |
| سمك PCB | 0.8~3ملم | |
| سرعة الفصل | 300~500mm/ثانية ((يمكن ضبطها) | |
| عرض الفصل | أفضل 1 ~ 200mm | |
| ارتفاع المكونات | ≤32mm ((أو حسب الطلب) | |
| القوة | 60 واط | |
| مقاس الجهاز | 710x450x420ملم | 900×450×420ملم |
| الوزن | 55 كجم | 75 كجم |
الوظائف الرئيسية
فصل فعال:
يمكن أن يفصل بسرعة العديد من PCBs من نفس اللوحة الأساسية، والحد من التدخل اليدوي وتحسين كفاءة الإنتاج.
قطع دقيق:
استخدم تصميم خندق القطع على شكل حرف V لضمان عدم تلف دوائر ومكونات PCB أثناء عملية الفصل.
مخفضة النفايات:
من خلال عملية القطع الدقيقة، يتم تقليل النفايات المادية إلى الحد الأدنى.
خيارات الأتمتة:
يتم تجهيز بعض المعدات بنظام تغذية تلقائي لتحسين كفاءة الإنتاج والاتساق.
سيناريوهات التطبيق
تصنيع الكترونيات:
يستخدم على نطاق واسع في خط إنتاج المنتجات الإلكترونية ، وخاصة في الإنتاج الضخم ، لقطع العديد من PCBs إلى لوحات دائرة واحدة.
تجميع عالي الكثافة:
في PCBs مع تجميع مكونات عالية الكثافة ، تأكد من أن عملية القطع لا تؤثر على المكونات الصغيرة.
إنتاج الدفعات الصغيرة والأنواع المتعددة:
مناسبة لاحتياجات الإنتاج التي تتطلب التبديل السريع لنماذج مختلفة من PCBs.
نقاط التشغيل
حدد المعلمات:
ضبط عمق القطع وسرعة وفقا لسمك ونوع المواد من PCB.
صيانة منتظمة:
تنظيف وتفتيش المعدات بانتظام لضمان دقة القطع وأداء المعدات.
التشغيل الآمن:
اتبع لوائح السلامة أثناء التشغيل لضمان سلامة المشغلين.
عينات اللوحات ((مناسبة لجميع أنواع ألواح الـ V-groove PCB: FR4 ، ألواح الألومنيوم ، ألواح الألياف الزجاجية ، ألواح LED ، ألواح الشرائط LED)
