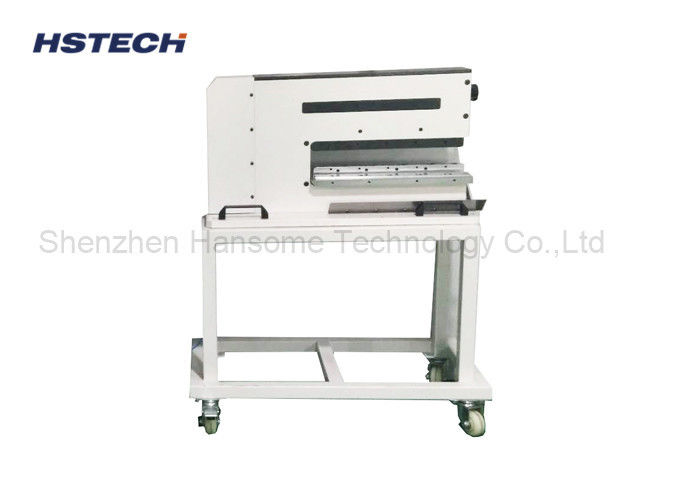

V-CUT PCB Separator 40mm Height Pneumatic PCB Depanelizer (مفترق للوحات الورقية من V-CUT)

الاسم التجاري:	HSTECH
رقم الطراز:	HS-310L
الـ MOQ:	1 مجموعة
السعر:	negotiable
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على التوريد:	100 مجموعة شهريا

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

اسم المنتج:

هوائي ثنائي الفينيل متعدد الكلور depanelizer

اسم آخر:

فاصل ثنائي الفينيل متعدد الكلور على شكل حرف V

الجهد:

AC100-240V

طول PCB:

0~ 360 ملم

سمك اللوحة:

0.1 ~ 2.0 ملم

ارتفاع الجزء العلوي:

40 ملم (كحد أقصى)

ارتفاع الجزء السفلي:

20 ملم (كحد أقصى)

استخدام:

لوحة PCB، لوحة الألومنيوم، قطع ثنائي الفينيل متعدد الكلور، لوحة LED

تفاصيل التغليف:

حزمة خشبية

القدرة على العرض:

100 مجموعة شهريا

وصف المنتج

40 ملم ارتفاع الـ Pneumatic PCB Depanelizer V-CUT منفصل الـ PCB

مقدمة:

1مدفوعة بالهواء والتحكم الكهربائي، تصميم العينة، هناك جهاز استشعار في الآلة، لوحة القطع مرة واحدة مع أدنى الإجهاد القطع.تطبيق HS-310 على SMD PCBA الدقيق المنفصل أو الألواح الرقيقة.

2تم تصميم آلات الفصل النوع السكين المستقيم لفصل ألواح الألواح المقطعة مسبقًا بعناية ، دون ثني أو إجهاد التوتر.حتى مكونات SMD الحساسة مثل مكثفات السيراميك لن تتلف من قبل العملية المنفصلةتحسين جودة المنتجات

3وبسبب التصميم الخاص للشفرة، يمكن فصل الألواح ذات المكونات العالية التي وضعت بالقرب من الحواف بأمان.يتم استخدام سكاكين على شكل سكين لقطع الألواح داخل الزقاقهذا يسمح للألواح التي يقل سمكها عن 1 ملم أن يتم فصلها بأمان ودون قطع الإجهاد.

الخصائص:

1. قطع قوة الإجهاد تحت 500، لا اهتزاز والضوضاء أثناء عملية القطع لمنع تلف المكونات الدقيقة.

2-سائقٌ منقّمٌ، مُتحكّمٌ بـ (سولينويد فالي) ، سرعة عالية

3ارتفاع الشفرة العلوية والسفلية قابلة للتعديل ، يمكن بسهولة تعديل الفجوة لإدراج لوحة PCB عن طريق ضبط المقبض في الجانب العلوي من الآلة.

4.يمكن تعديل ارتفاع الشفرة السفلى ويمكن تعديل الجزء الأمامي والحقيقي بشكل منفصل ، لا تحتاج إلى شيم ، مما يجعل تغيير وتعديل الشفرة أكثر سهولة. يمكن أن تحد الشفرة مرات عديدة ، وتقل تكلفة.

5يمكن أن يخصّص الـ PCB أو الصفيحة الرقيقة بدون خروط V الصفيحة ويحول دون وجود جهاز تحديد المواقع.

6يمكن أن يتم التشغيل والصيانة أيضا من قبل الموظفين غير المهرة.

المواصفات:

اسم المنتج	مُزيل لـ (PCB)
النموذج	HS-310L
ارتفاع الجزء	ماكس 40 ملم
ارتفاع الجزء السفلي	ماكس 20 ملم
إمدادات الهواء	5kgf/cm
الناتج	12.5 طن))
طول القطع الفعال	1-360 ملم
حجم الشفرة الخطية	36043.56ملم
سمك PCB	0.1mm~2.0mm ((مع V غروف) 0.1ملم ~1.0ملم ((بدون خلية V))
مادة الشفرة	استيراد أدوات الفولاذ عالية الجودة عالية السرعة
سرعة الفصل	1-300mm/s
سمك قطع V	0.3-3.5ملم
استهلاك الهواء	200-400 ((L/min)
حجم الجهاز	700 × 325 × 400 مم
الوزن	130 كجم
لوحة مناسبة	جميع الألواح ذات القطع V
