| الاسم التجاري: | GKG |
| رقم الطراز: | GSE |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

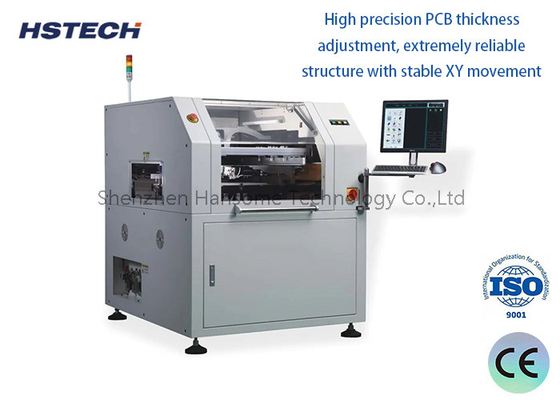

طابعة كاملة / مطبعة أوتوماتيكية SMT طابعة شفرة طابعة طابعة لـ PCBs تصل إلى 400x340mm
1آلة الطباعة ذاتية التشغيل الكاملة للكومة تحقق تحديد موقع الطباعة بدقة من خلال نظام الرؤية.النظام قادر على تحديد خصائص لوحة الطباعة تلقائيًا وإجراء تعديلات دقيقة وفقًا للمعلمات المحددة مسبقًا. يضمن أن وضع الطباعة هو دقيق من كامل. بالمقارنة مع التشغيل اليدوي،آلة طباعة القصدير التلقائية يمكن أن تقلل كثيرا من الأخطاء البشرية وتحسين جودة الطباعة للمنتجات.
2. آلة طباعة معجون اللحام التلقائي لديها القدرة على الطباعة عالية السرعة. تستخدم المعدات الهيكل الميكانيكي المتقدم وتكنولوجيا التحكم في الحركة،والذي يمكنه إكمال مهمة الطباعة بسرعة أكبرالطباعة عالية السرعة لا تحسن كفاءة الإنتاج فحسب، بل تقلل من دورة الإنتاج وتزيد من قدرة الإنتاج.
3. آلة طباعة معجون اللحام التلقائي لديها وظيفة تشغيل تلقائي في نفس الوقت. في عملية الطباعة دون تدخل بشري، يمكن للمعدات إكمال الطباعة تلقائيًا،المعايرة والتنظيفهذا التشغيل التلقائي لا يقتصر فقط على تقليل وقت وتكلفة التشغيل اليدوي،ولكن أيضا تحسين دقة واستقرار العملية وتقليل مشاكل الجودة الناجمة عن العوامل البشرية.
4. آلة طباعة معجون اللحام التلقائية لديها أيضا مرونة جيدة وقابلية للتكيف ، ويمكن ضبط المعدات تلقائيا وفقا لمتطلبات العمل المختلفة في النقاط ،مناسبة لمجموعة متنوعة من الأحجام المختلفةهذه المرونة تجعل المعدات مناسبة لمجموعة متنوعة من أنواع المنتجات الإلكترونية المختلفة.
5تُلعب آلة الطباعة الآلية للقصدير دورًا مهمًا في صناعة التصنيع الإلكتروني ، من خلال وضعها الدقيق للطباعة ، وقدرة الطباعة عالية السرعة ،وظائف التشغيل الآلي والقدرة على التكيف بمرونة، المعدات تحسن جودة الطباعة وكفاءة الإنتاج، لتصنيع المنتجات الإلكترونية لتوفير ضمان موثوق به.
المواصفات
| النموذج | الـ GSE |
| حجم القلم | 370x370mm ((حجم الدقيقة) |
| 737x737mm ((حجم أقصى) | |
| 20-40mm ((سمك) | |
| الحجم الأقصى لـ PCB | 400×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| صفحة التشطيب | أقصى 1٪ من قطر PCB |
| ارتفاع النقل | 900±40ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، يمكن تعديلها |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الطاولة من أعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العصابة العليا / العصابة الجانبية
|
| رأس الطباعة |
رأسين طابعيين متحركين مستقلين
|
|
ضغط المكنسة
|
0.5 ~ 10 كجم (تحكم البرنامج)
|
|
سرعة الطباعة
|
6-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
|
نظام التنظيف
|
امتصاص الفراغ المعزز، الجاف، الرطب، الفراغ ثلاثة أنماط
|
|
CCD FOV
|
8×6ملم
|
| نطاق ضبط الجهاز |
X: ± 3mm ، Y: ± 7 mm ، θ: ± 2°
|
| الرؤية |
البحث للأعلى/أسفل البصريات الهيكل/CCD/الهيومتري نمط مطابقة
|
مواصفات الجهاز بأكمله
|
دقة الموقع المتكررة
|
± 0.01mm
|
|
دقة الطباعة
|
±0.025mm
|
|
وقت الدورة
|
<8 ثانية
|
|
تغيير المنتج
|
قديم:<3دقائق,جديد:<5دقائق |
|
إمدادات الهواء
|
4~6 كغ/سم
|
| إمدادات الطاقة |
AC:220±10٪، 50/60HZ، 2.5KW
|
| طريقة التحكم | البنك المركزي |
| نظام التشغيل |
ويندوز XP/Win7
|
|
أبعاد الجهاز
|
1158 ((L) x 1362 ((W) x 1463 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
