| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-S331R |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 قطعة شهريا |

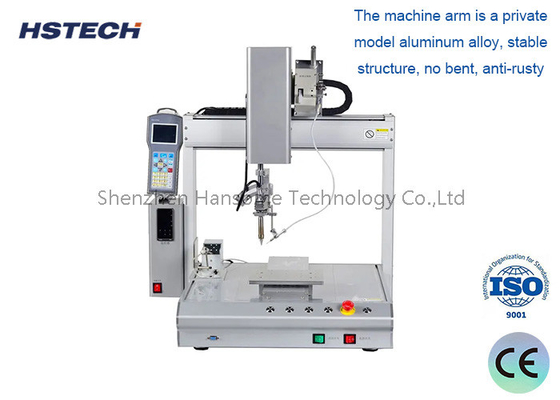

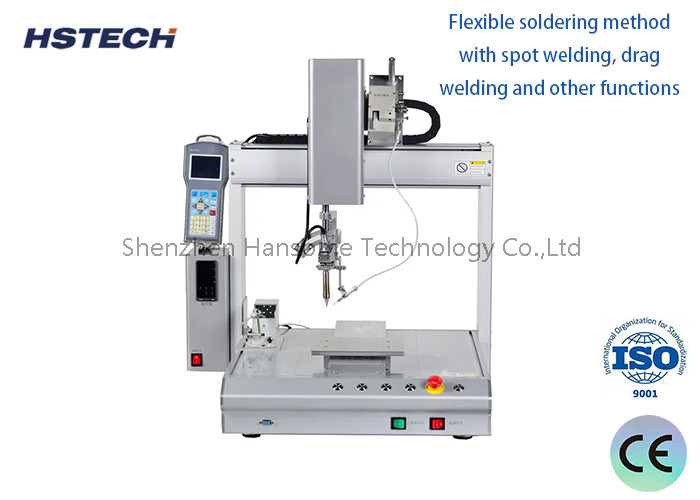

آلة لحام الروبوت مع محرك خطوة دقة عالية لPCB
مقدمة
هذه آلة اللحام التلقائية هي روبوت لحام سطح مكتب، باستخدام محرك خطوة ونظام محرك حزام توقيت.يتم تجميع الآلة بأكملها من عالية الجودة ودقيقة هايواي خطوط توجيه خطية وسباكات ايرتك. يتم تثبيت الـ PCB أو المنتج الذي يحتاج إلى اللحام مع الأجهزة المخصصة. هذه الآلة لديها وظائف مثل لحام بقعة ، والحام سحب ، والتنظيف التلقائي وتصحيح الموقف ، ونسخ ،ترتيبوبالإضافة إلى ذلك، فإن الآلة سهلة الصيانة والتشغيل، مما يحسن بكثير من كفاءة الإنتاج.
الخصائص
1تشغيل 4 محاور، حركة الدوران X / Y / Z و R، تحقيق أهداف لحام متعددة الزوايا.
2الروبوتات التي تحل محل البشر الكهربائيين يمكن أن توفر المزيد من تكاليف العمالة.
3يمكن ضبط رأس اللحام في اتجاهات متعددة لحماية PCB والمكونات من الضرر.
4.الآلة تدعم لحام SOPT وحام DRAH.
5. تحديد موقع المفتاح من المنتج مع الرأس الحديدية كنقطة أساسية، اضغط على مفتاح إدخال، والبرنامج سوف تولد تلقائيًا النقطة في النظام،ومن ثم وضع بيانات النقطة.
6اعتماد محركات خطوة عالية الدقة وأنظمة محركات الحزام المزامنة ، وخوارزميات تحكم حركة متقدمة ، مما يحسن بشكل فعال دقة تحديد المواقع والتكرار.
7هذه الآلة لديها وظيفة تنظيف تلقائي، والتي يمكن أن تجعل معالجة اللحام أكثر استقرارا وتطويل عمر الخدمة من الحديد اللحام.
8معلقة تعليمية LCD محمولة، البرمجة بسيطة وسهلة للتعلم.
المواصفات
| النموذج | HS-S331R |
| الجهد | AC110V/220V،50/60Hz |
| نطاق العمل X/Y/Z | 300*300*100ملم |
| محور R | 360 درجة |
| سرعة الحركة X/Y/Z | ماكس 300mm/s |
| نظام القيادة | محرك خطوة، حزام توقيت |
| دليل خطي | دليل دقة عالية من تايوان |
| دقة التكرار | ± 0.02 ملم |
| البرمجة | برنامج يدوي مع قلادة تعليمية |
| نظام التحكم | لوحة التحكم |
| تخزين البرامج |
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
|
| مساحة تخزين الملفات |
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
|
| مستند دعم | CAD |
| تنظيف الحديد والقصدير | تنظيف الهواء / الروائي |
| واجهة خارجية | USB + RS232 |
| طريقة اللحام | لحام النقطة / السحب |
| الوزن | 48 كجم |
| مقاس الجهاز |
520*585*800ملم |
