| الاسم التجاري: | GKG |
| رقم الطراز: | جي 9+ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

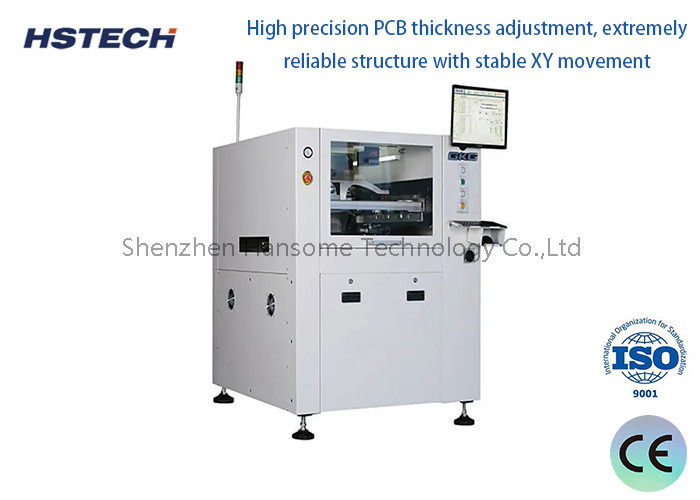

آلة صبغ لحام عالية الأداء لنظام MES الصناعي 4.0
مقدمة
آلة الطباعة الصفائح الصفائح G9 + ذاتية التشغيل بالكامل هي آلة متطورة لتطبيقات SMT متطورة ، والتي يمكن أن تلبي متطلبات عملية الطباعة من 03015 ، 0.25 المسافة ، دقة عالية ،وسرعة عالية.
المواصفات
| النموذج | مجموعة الـ9+ |
| الحجم الأقصى لـ PCB | 450×340ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 15ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تعديل العرض | أوتوماتيكي |
| واجهة الدخول والخروج | (SMEMA) |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الجدول اليدوي للأعلى إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| امتصاص الفراغ المعزز | |
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | مجموعة الـ9+ |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ± 18um@6، CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1172 ((L) × 1385 ((W) × 1530 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1000 كجم |
الخصائص
1نظام رقمية CCD، نظام مسار بصري جديد، ضوء دائري موحد، سطوع عال من مصدر الضوء المحوري. باستخدام نظامين مصدر الضوء، يمكن ضبط سطوع إلى دورة لا نهائية،تسهيل تحديد نقاط السوق المختلفة (بما في ذلك نقاط العلامة غير المتساوية)، مثل طلاء القصدير ، طلاء النحاس ، طلاء الفضة ، لحام الهواء الساخن ، FPC ، وأنواع مختلفة من ألوان PCB.
2تعديل سمك PCB بدقة عالية ، هيكل موثوق للغاية ، وحركة XY مستقرة. يمكن للتعديل اليدوي التكيف بسهولة مع سمك PCB مختلف.
3نظام تحديد المواقع للسكك الحديدية، طابعة جديدة للسكك الحديدية القائمة القابلة للفصل، مشبك جانبي مرن قابل للبرمجة، مصمم خصيصًا لتشويه FPC و PCB، تنفيذ جهاز تشبيك فريد.من خلال برمجة البرمجيات، يمكن أن يتم تمديد وتسحب تلقائيًا لتحديد PCB غير المتأثر.
4. تصميم هيكل المكشوف الجديد والمبتكر يتبنى نظام مكشوف شامل ، مما يحسن من استقرار وعمر الخدمة للمكشوف.
