| الاسم التجاري: | GKG |
| رقم الطراز: | جي تي++ |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

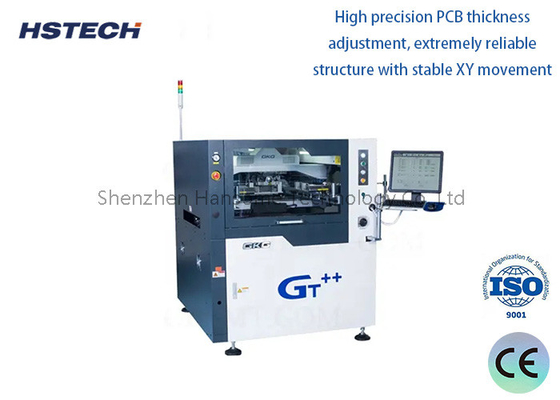

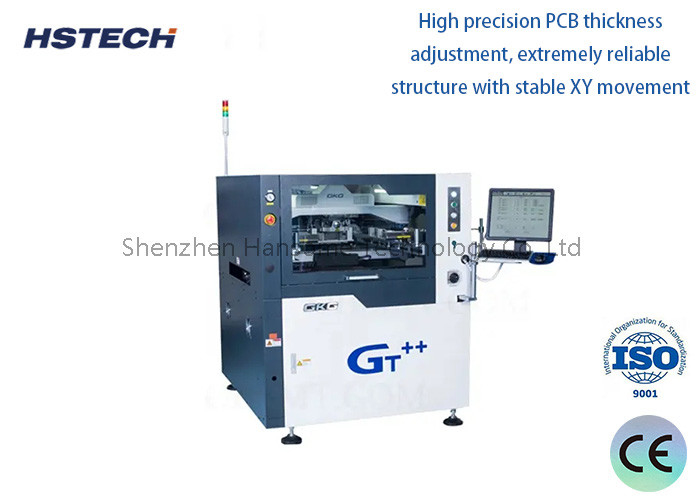

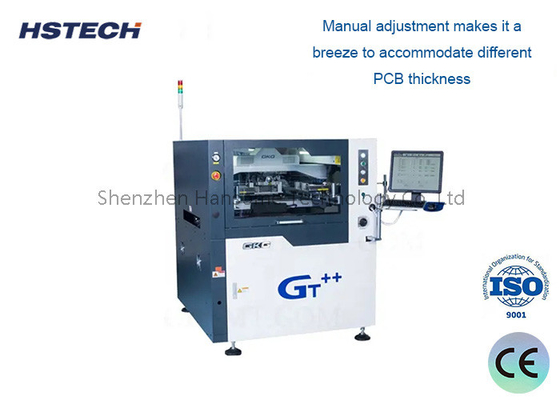

GKG SMT آلة طباعة الشبكة مع وظيفة تنظيف قطرات
مقدمة
يتعامل مع لوحة بحجم M، GT++ ماهر في تقديم جميع احتياجات عملك. لقد حقق بنجاح 01005 الطباعة المصغرة.نظام تنظيفنا المحسّن يضمن أن أيّ معجون متبقي في الشبكة سيتمّ القضاء عليه قبل الطباعةوظيفة فحص الصمغ 2D قادرة على الكشف عن عدم كفاية الصمغ والجسر وغيرها من العيوب.وبالتالي ضمان جودة طباعة متفوقة.
المواصفات
| النموذج | GT++ |
| الحجم الأقصى لـ PCB | 510×510ملم |
| الحجم الأدنى لـ PCB | 50×50ملم |
| سمك PCB | 0.4-6ملم |
| الحد الأقصى لوزن اللوح | 5 كجم |
| ارتفاع النقل | 900±40ملم |
| فجوة حافة اللوحة | 2.5ملم |
| ارتفاع اللوحة | 23ملم |
| اتجاه النقل | (إل آر) ، (إل آر) |
| سرعة النقل | ماكس 1500mm/s، التحكم بالبرنامج |
| طريقة النقل | مرحلة واحدة |
| تحديد موقع PCB (طريقة الدعم) | الدبوس المغناطيسي / كتلة الدعم / الطاولة ذاتية الصعود إلى أسفل |
| نظام تشبيك لـ PCB |
براءة اختراع على العقدة العلوية
|
| التشغيل الجانبي | |
| وظيفة الامتصاص | |
| طباعة سريعة |
0-20ملم
|
|
وضع الطباعة
|
مرة/ مرتين
|
|
سرعة الطباعة
|
10-200mm/sec
|
|
وضع الطباعة
|
مرة / مرتين
|
|
نوع المكنسة
|
مطاط / الفولاذ شفرة المفرش ((زاوية 45°/55°/60°)
|
| ضغط الطباعة | 0.5-10 كجم |
| حجم إطار النموذج | 470*370mm~737*737mm ((سمك 20-40) |
|
نظام التنظيف
|
أنظمة التنظيف من نوع المطر
|
| الفراغ الجاف الرطب ثلاثة أنماط | |
| التنظيف ذهابا وإيابا | |
|
CCD FOV
|
10×8ملم
|
| أنواع العلامات الثقة | الشكل القياسي للعلامة الثابتة |
| الوسادة | |
| حفرة | |
| نظام الكاميرا | البحث إلى أعلى / أسفل البصريات الهيكل |
| الكاميرا الرقمية | |
| مطابقة نمط الهندسة |
أداء الآلة
| النموذج | GT++ |
| دقة الموقع المتكررة | ±12.5um@6,CPK≥2.0 |
| دقة الطباعة | ± 18um@6، CPK≥2.0 |
| وقت دورة الطباعة | < 7.5 ثانية |
| استنادا إلى نظام الاختبار الطرف الثالث ((CTQ) التحقق من الدقة طباعة وضع الملحم الحقيقي | |
مواصفات الجهاز بأكمله
|
إمدادات الطاقة
|
التيار المتردد: 220±10٪، 50/60 هرتز، 3.0 كيلوواط
|
|
ضغط الهواء
|
4~6 كغ/سم2
|
|
استهلاك الهواء
|
حوالي 5 لتر/دقيقة
|
|
درجة حرارة العمل
|
-20°C~+45°C |
|
رطوبة العمل
|
30%~60%
|
|
أبعاد الجهاز(بدون ضوء البرج) |
1240 ((L) × 1410 ((W) × 1500 (H) mm
|
|
وزن الجهاز
|
تقريباً: حوالي 1100 كجم |
الخصائص
1، نظام رقمية CCD، نظام مسار بصري جديد تماما، ضوء دائري موحد وسرعة عالية من مصدر الضوء المحوري. مع كل من نظام مصدر الضوء، يمكن ضبط السطوع إلى حلقة لا نهائية،يسمح بسهولة التعرف على نقاط التسجيل المختلفة (بما في ذلك نقاط التسجيل غير المتساوية) مثل طلاء القصدير، طلاء النحاس، طلاء الفضة، لحام الهواء الساخن، FPC وأنواع مختلفة من ألوان PCB مختلفة.
