| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD390 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

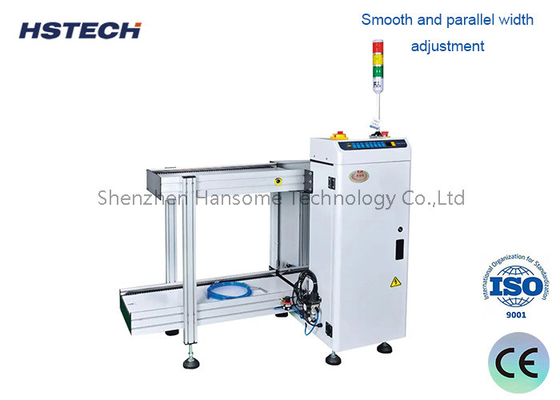

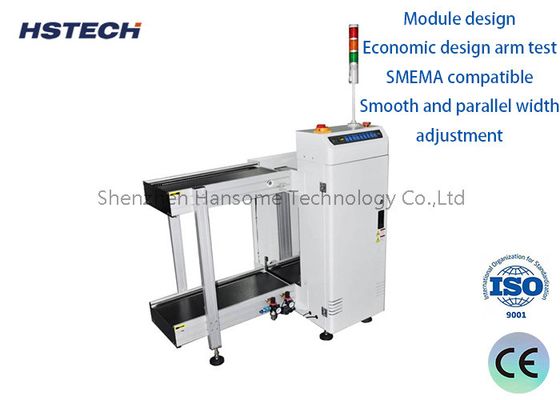

آلة تحميل PCB SS304 20M / Min 40mm Pitch مع SMEMA لخط SMT
مقدمة:
آلة تحميل PCB هي معدات آلية تستخدم بشكل رئيسي لتحميل وتفريغ لوحات PCB تلقائيًا على خطوط إنتاج PCB (لوحات الدوائر المطبوعة).يستخدم على نطاق واسع في صناعة التصنيع الإلكترونية من خلال تحسين كفاءة الإنتاج وتقليل العمليات اليدوية.
التطبيق:
تستخدم هذه الوحدة لتحميل PCBs ونقل PCB على خط إنتاج SMT.
الخصائص:
1، تصميم مغلق، مضاد للغبار، حماية جيدة PCBs.
2، نافذة المراقبة، يمكن للمشغل مشاهدة عملية العمل بوضوح.
3جسد آلة من الفولاذ المقاوم للصدأ مستقر مع عمر طويل
4، الاستقرار يعزز من خلال التصميم القوي.
5، ضبط عرض سلس وموازي.
6، ثلاثة رفوف المجلات التطبيق.
7، المسامير الهوائية العليا والسفلية لتثبيت رف المجلة.
8لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
9متوافقة مع الـ (SMEMA)
المواصفات:
| اسم المنتج | آلة تحميل أقراص PCB |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
سير العمل
تحميل: يلتقط الروبوت لوحة PCB من وحدة التخزين ويرسلها إلى معدات الإنتاج عبر الحزام النقل.
الموقع: يضمن جهاز الاستشعار أن لوحة PCB مثبتة بدقة في معدات الإنتاج.
المعالجة: يتم معالجة لوحة PCB في معدات الإنتاج.
التفريغ: بعد المعالجة، يقوم الروبوت بنقل لوحة PCB إلى وحدة التخزين أو العملية التالية.
المزايا
تحسين الكفاءة: التشغيل الآلي يقلل من التدخل اليدوي ويحسن كفاءة الإنتاج.
الحد من الأخطاء: النظام الآلي يقلل من أخطاء التشغيل البشرية.
تحسين الدقة: ضمان الموقع الدقيق لوحة PCB في معدات الإنتاج.
خفض التكاليف: الاستخدام الطويل الأمد يمكن أن يقلل من تكاليف العمالة.
مجالات التطبيق
التصنيع الإلكتروني: يستخدم لإنتاج وتجميع لوحات PCB.
الإلكترونيات السيارات: تستخدم في تصنيع وحدات التحكم الإلكترونية للسيارات.
الإلكترونيات الاستهلاكية: تستخدم في إنتاج PCB للأجهزة مثل الهواتف الذكية والأجهزة اللوحية.
