| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-PYJ250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |
الشاشة اللمسية PCB ناقل المكوك مع SMEMA متوافقة
مقدمة
ناقل المكوك PCB هو جهاز نقل تلقائي يستخدم لتصنيع وتركيب PCB (لوحة الدوائر المطبوعة).يستخدم أساسا لنقل لوحات PCB بكفاءة ودقة بين محطات مختلفة في خط الإنتاجعادة ما يستخدم في خطوط إنتاج SMT (تقنية تركيب السطح) ومعدات الاختبار وأفران إعادة التدفق وغيرها من الروابط لتحسين كفاءة الإنتاج وتقليل التدخل اليدوي.
التطبيق:
هذه الوحدة تستخدم لإعادة توجيه تدفق PCB إلى قنوات مختلفة ، من خط 2 إلى خط 1 ، أو من خط 1 إلى خطين.

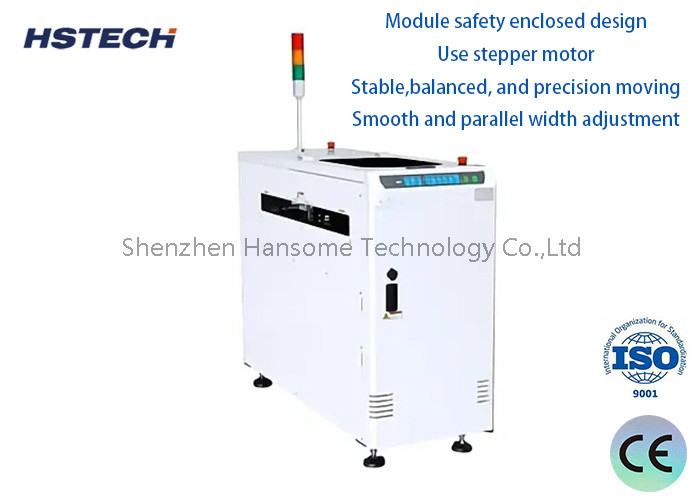

الخصائص:
1. صناعة الوحدة الآمنة المغلقة
2استخدم محرك خطوة
3مستقرة، متوازنة، وتحرك دقيق.
4-ضبط عرض سلس ومواز
5اتبع اتجاه نقل PCB متطلبات العميل.
6لوحة التحكم بشاشة اللمس
8متوافق مع SMEMA
التفاصيل التقنية:
| الوظيفة | هذه الوحدة تستخدم لإعادة توجيه تدفق PCB إلى قنوات مختلفة ، من خط 2 إلى خط 1 ، أو من خط 1 إلى خطين. |
| النموذج | HS-PYJ250 |
| ارتفاع النقل | 910±20ملم |
| مسافة الترجمة | 2200mm القياسية ((1 ~ 4th rail) أو مخصصة |
| وقت الترجمة | مخصصة |
| طريقة الترجمة | محرك خطوة + شريط نقل |
| سكة حديد ثابتة | السكك الحديدية الأولى والرابعة ثابتة |
| حجم PCB المناسب | 50*50~400*250ملم |
| اتجاه النقل | L-R، أو R-L |
| وضع نقل PCB | 2 في 1 خارج، 1 في 2 خارج، أو 2 في 2 خارج. |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| مقاس الجهاز | 600*2600*1200mm |
| الإشارة | (SMEMA) |
الرسم الآلي:
تفاصيل المنتج:
التعبئة:
