| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-SZ350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

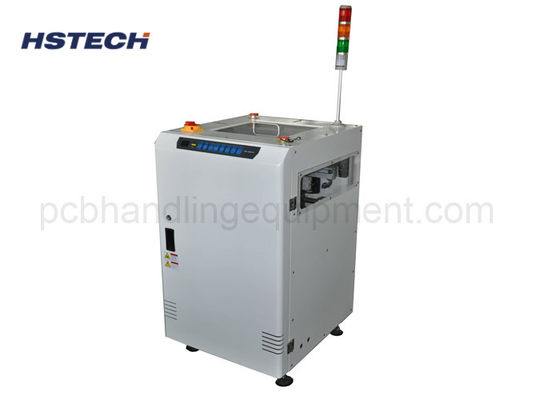

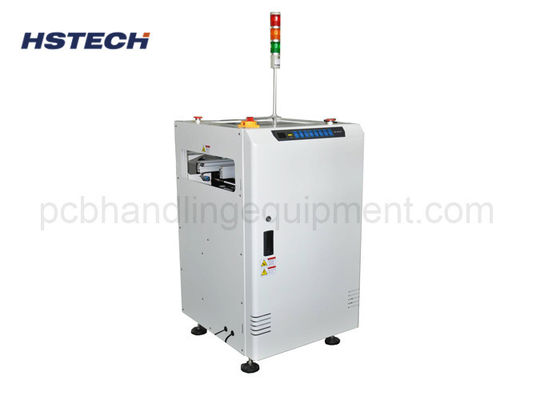

SMT تغيير اتجاه التدفق 3 لون برج الضوء 90 180 درجة ناقل الدوران PCB
مقدمة:
أناقل الدوران PCBهو نوع متخصص من نظام النقل المستخدم في تصنيع الإلكترونيات لتسهيل نقل ألواح الدوائر المطبوعة (PCBs) من خلال عمليات التجميع المختلفة.السمة المميزة لنقل الدوران هي قدرتها على تغيير اتجاه تدفق PCB، وهو أمر ضروري لتحسين المساحة وتدفق العمل في خطوط الإنتاج.
الخصائص:
1التصميم المغلق مع محدود عزم الدوران المدمج يضمن مستوى عال من
من السلامة.
2. يمكن فتح غطاء الخزنة العلوي لكل وصول إلى الأجهزة خلال
الصيانة
3استخدم زر التحكم الصديق
4تدوير سلس ودقيق
5تقليل فجوة النقل بين الناقلات.
6يمكن تخصيص تدفقات حركة PCB.
7ضبط عرض سلس ومتوازي ((المسمار الرئيسي).
8متوافق مع SMEMA
المواصفات:
| الوظيفة | هذه الوحدة تستخدم لإعادة توجيه اتجاه تدفق PCBs على خط الإنتاج ((90 درجة، 180 درجة،أو 270 درجة) |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | (إر) أو (ر) |
| وقت الدورة | حوالي 5 ثواني |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| سمك PCB | دقيقه 0.4ملم |
| الإشارة | (SMEMA) |
| النموذج | HS-SZ350 | HS-SZ460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 700*750*1200 مم | 840*890*1200ملم |
| الوزن | 150 كجم | 180 كجم |
خطوط تجميع PCB:
مراقبة الجودة:
تحسين المساحة:
التعامل مع المواد:
تفاصيل المنتج:
