| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD390 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

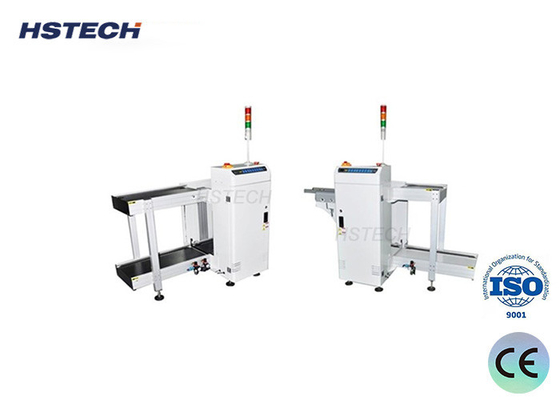

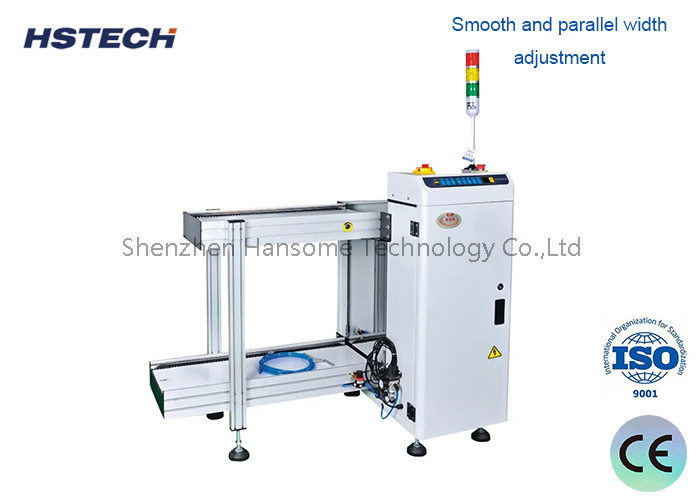

محمول PCB مع 0.4mm Min.Sthickness وضغط الهواء 4-6bar
مقدمة الآلة
تستخدم هذه المعدات لتشغيل تحميل PCB في خط SMT.
الخصائص
1تصميم صلب ومستقر
2. نظام التحكم بـ PLC
3. الملامسة الضوئية لتحويل غشاء LED أو لوحة التحكم بشاشة اللمس.
4خيارات متاحة
5المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة
6ضغط منظم على الدفع لمنع تلف اللوحة.
7إظهار رمز خطأ التشخيص الذاتي
8متوافق مع SMEMA.
المواصفات
| النموذج | HS-LD390 |
| اسم المنتج | شاحن الـ (PCB) |
| ارتفاع النقل | 920±20ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
تفاصيل الآلة
1جهاز الدفع
نقلها تلقائيًا إلى الجهاز المرتبط التالي لا يتطلب التعامل اليدوي.
2لوحة التحكم
أزرار وشاشات تعمل باللمس متوفرة
3خطوط الإشارة
الإشارة القياسية الاتصال عبر الإنترنت مع المعدات الأخرى.
4. المسمار الرفيع
مسدس الفولاذ المرفوعة كرة المسمار تقليل المقاومة.
5.الأسطوانة تضغط على مجلة الـ PCB بشدة
التصميم الفعال لدفع الأسطوانة ضمان عدم كسر لـ PCB.
التطبيق
هذه الآلة هي آلة تحميل لـ PCB ، تستخدم في بداية خط إنتاج SMT ، والآلة تدفع PCB من رفوف المجلات ونقلها إلى آلة أسفل خط الإنتاج.
