| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |
محمل PCB معتمد من قبل CE لخط إنتاج SMT مع هيكل ثابت من الفولاذ المقاوم للصدأ
تستخدم هذه المعدات لتشغيل تحميل PCB في خط SMT.
الخصائص
1.4 خيارات عرض اللوحة، 250mm/330mm/390mm/460mm.

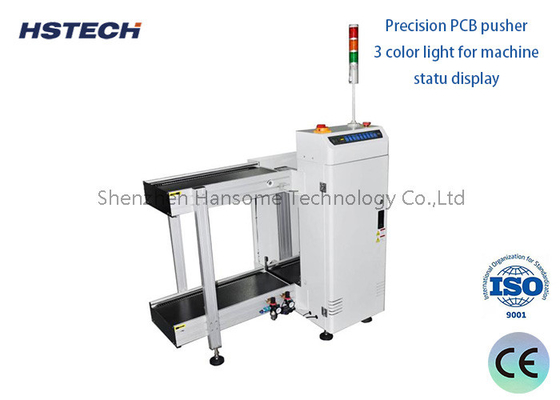

2-عصا الدفع الدقيقة لـ PCB.
3.3 مصابيح ملونة تستخدم لعرض حالة الجهاز
4العمل القياسي مع 3 مجلات، المجلة الأولى، المجلات الثانية
5التحكم القياسي بالأزرار LED، التحكم بالشاشة الملموسة الاختيارية

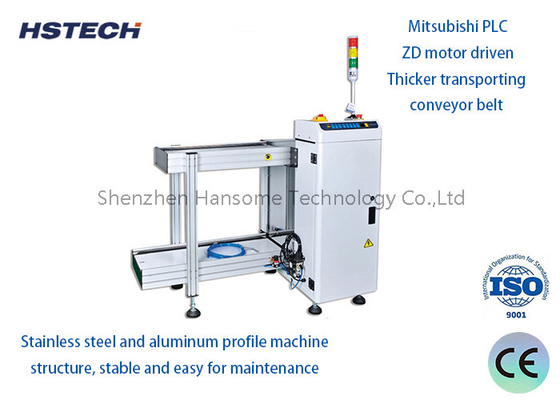

6هيكل ثابت من الفولاذ المقاوم للصدأ
7-ضبط عرض متوازي سلس
8لا توجد ضمانة لأضرار PCB أثناء عملية التحميل.
9شهادة الموافقة المعتمدة للاتحاد الأوروبي، قابلة للتطبيق في السوق الأوروبية.
المواصفات
| النموذج | HS-LD330 |
| اسم المنتج | محمولة مجلة الـ PCB |
| ارتفاع النقل | 920±20ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
التطبيق
هذه الآلة هي آلة تحميل لـ PCB ، تستخدم في بداية خط إنتاج SMT ، والآلة تدفع PCB من رفوف المجلات ونقلها إلى آلة أسفل خط الإنتاج.
