قطع اقتصادي بسرعة بغض النظر عن الكمية شفرة متحركة V-قطع فاصل PCB

قطع اقتصادي بسرعة بغض النظر عن الكمية شفرة متحركة V-قطع فاصل PCB

الاسم التجاري: HSTECH
رقم الطراز: HS-VM-400
الـ MOQ: 1 مجموعة
السعر: قابل للتفاوض
شروط الدفع: عبر البريد الإلكتروني، وسترين يونيون، موني جرام
القدرة على التوريد: 100 مجموعة شهريا
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
اسم المنتج:
شفرة متحركة لفاصل PCB على شكل حرف V
الضمان:
سنة واحدة
التحكم:
شاشة لمسة
PLC:
ميتسوبيشي
تتابع العلامة التجارية:
(شنايدر)
التبديل الكهروضوئي:
أومرون
المواد:
سبيكة الألومنيوم
الحالة:
جديد
السماكة:
0.6-4.0 مم
الإشارة:
سميما
التطبيق:
التجميع الإلكتروني
اللون:
الفضة
نظام التحكم:
PLC
مصنعي المعدات الأولية:
متاحة
استهلاك الطاقة:
200 واط
إمدادات الطاقة:
AC220V
ضغط جوي:
4-6 بار
السرعة:
200-300 قطعة / دقيقة
النوع:
أوتوماتيكي
الوزن:
220/240 كجم
تفاصيل التغليف:
حزمة خشبية
القدرة على العرض:
100 مجموعة شهريا
وصف المنتج



قطع اقتصادي بسرعة بغض النظر عن الكمية شفرة متحركة V-قطع فاصل PCB



- نعمالتفاصيل التقنية

النموذج VM-400 VM-600
مقاس الجهاز 420x520x860ملم 620×720×1060ملم
الجهد 220 فولت 50/60 هرتز 220 فولت 50/60 هرتز
الحد الأقصى لطول القطع 400ملم 600ملم
سمك الـ PCB 0.8~3ملم 0.8~3ملم
سرعة الفصل 600 ملم/ثانية 600 ملم/ثانية
نوع الفصل شفرة دائرية/شفرة خطية شفرة دائرية/شفرة خطية
ارتفاع المكونات 0~70ملم 0~70ملم
درجة حرارة العمل 30~55°C 30~55°C
الوزن 50 كجم 60 كجم



الخصائص



1، يمكن أن يقطع بسرعة بغض النظر عن الكمية، اقتصادية جدا.

2، مسافة القطع التي يتم تعيينها بواسطة الشاشة اللمسية لمواءمة فتحة V في PCB ، مما يجعل ضربة القطع دقيقة دون خطأ.

3، عملية تقسيم اللوحات تمت باستخدام كلا من الشفرة المتحركة والشفرة الثابتة، والتي يمكن أن تقلل من الإجهاد وتجنب كسر بقعة اللحام.

4الـ (بي سي بي) يبقى ثابتًا أثناء تقسيم اللوحة، والشفرة تنزلق إلى الأمام والخلف، لضمان الجودة.

5، مقارنة مع التشغيل اليدوي ، يمكن أن يقلل من الضغط الذي سيضر بقعة اللحام على PCB ، وتحسين كفاءة العمل وجودة المنتج.

6، يمكن تعيين مسافة القطع بحرية، تتراوح من 1 إلى 100 متر، والتي يمكن أن تلبي بشكل أفضل متطلبات العميل وتحسين كفاءة العمل.

7، يمكن تعيين موقف قطع البداية بحرية، والتي يمكن أن تضمن عمر طويل.

8هذه الآلة مجهزة بوظيفة العد، يمكن أن تسهل البيانات بعد الإنتاج.



الرسم الآلي


حول التعبئة

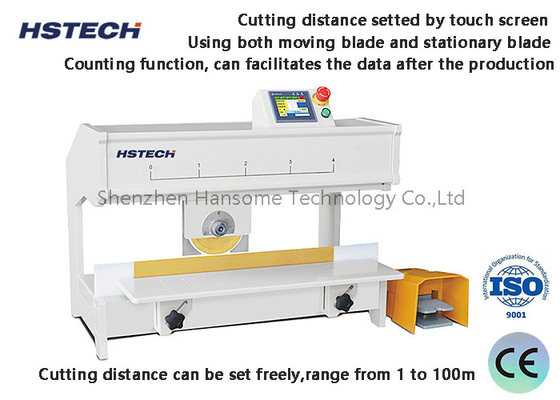

قطع اقتصادي بسرعة بغض النظر عن الكمية شفرة متحركة V-قطع فاصل PCB 1

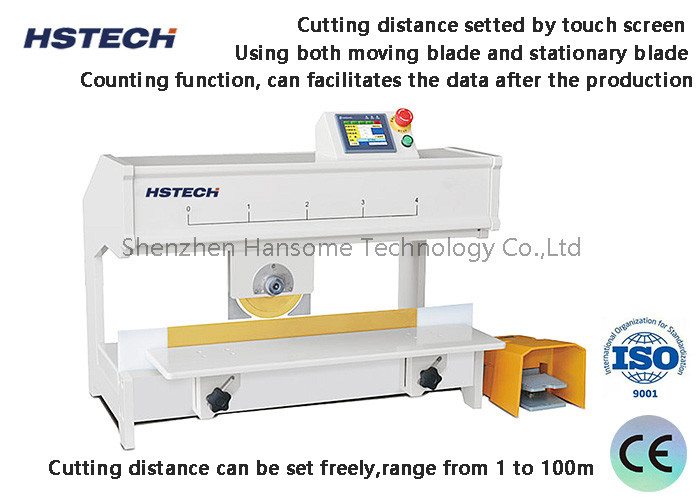

قطع اقتصادي بسرعة بغض النظر عن الكمية شفرة متحركة V-قطع فاصل PCB 2

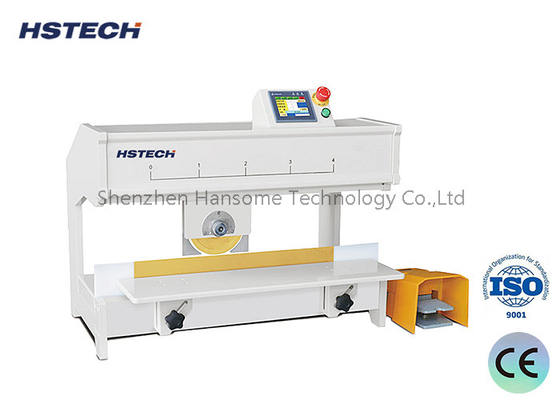

قطع اقتصادي بسرعة بغض النظر عن الكمية شفرة متحركة V-قطع فاصل PCB 3
