| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-RM-288 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

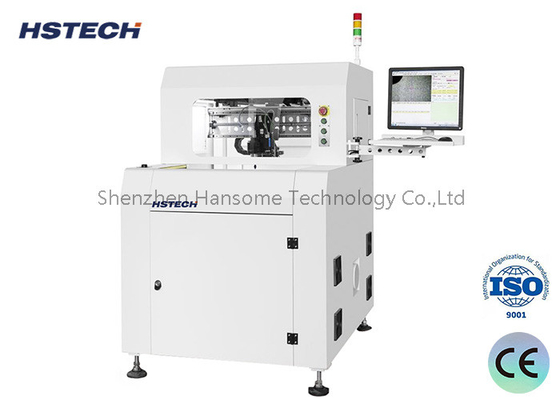

التكوين القياسي السرعة العالية ألمانيا Sycotec Spindle ضوضاء عمل منخفضة للغاية جهاز توجيه PCB غير متصل
- نعمالتفاصيل التقنية
| النموذج | RM-288 | RM-388 | ||||||||
| الهيكل | عجلة واحدة، منصات عمل مزدوجة | |||||||||
| حجم الجهاز ((ملم) | 1000*1200*1550 | |||||||||
| الوزن الإجمالي | 700 كجم | |||||||||
| حجم جهاز جمع الغبار ((ملم) | 625*600*1600 | |||||||||
| قوة جمع الغبار | 3HP/2.2kw | |||||||||
| جهاز جمع الغبار الوزن | 130 كجم | |||||||||
| طريقة جمع الغبار | مجموعة الأسفل | |||||||||
| حجم منصة العمل | 300*400ملم | |||||||||
| نوع القيادة على المنصة | منصة دوارية مزدوجة، مقص الدقة مع عاكس محرك ثلاثي المراحل | |||||||||
| نظام القيادة | محور X/Y/Z مدفوع بمحرك سيرفو، محور W مدفوع بمحول تردد محرك ثلاثي المراحل | |||||||||
| محور التوجيه | 5000~50000 دورة في الدقيقة، التبريد التلقائي | 5000~60000 دورة في الدقيقة، التبريد التلقائي | ||||||||
| سرعة القطع | 1-100mm/s | |||||||||
| دقة القطع | ±0.05 ملم | |||||||||
| دقة التكرار | ± 0.02 ملم | |||||||||
| سرعة تحرك المحور | 800 ملم/ثانية | |||||||||
| طريقة تحديد محور Z | مدفوع بالموصلات، دليل مزدوج | |||||||||
| مجموعة جهاز التوجيه | قطعة طحن،φ0.8~φ3.0 دوران يسار،فولفستين الصلب الشنك | |||||||||
| مراقبة عمر الأداة | تحكم البرنامج | |||||||||
| وظيفة حماية نشطة | الستار الخفيف | |||||||||
| باب أمن | باب يدوي | |||||||||
| الخطأ | نعم.. | |||||||||
| طريقة البرنامج | البرمجة الذاتية، الكاميرا التي يتم التحكم بها بواسطة لوحة المفاتيح والفأرة | |||||||||
لمحة عامة عن المنتج
جهاز تحديد المواقع (PCB Router) ، والذي يطلق عليه أيضاً آلة قطع أوتوماتيكية للوحات الكهربائية، مع مجموعة طحن عالية السرعة لتجفيف المسامير لقطع PCB ذو الكثافة العالية والمواد الأخرى.
الخصائص
نظام الرؤية الفائقة
يسمح استخدام كاميرا CCD عالية الدقة للمستخدم بتحرير مسار القطع بسهولة مع ميزة المعايرة التلقائية مما يؤدي إلى عملية قطع دقيقة للغاية.
نظام الحركة
يتم تصنيع محور X، Y و Z من المسمار الموجه بالكرات الدقيق للدرجة الصلبة ويقودها محرك سيرفو التيار المتردد ، لتحقيق أداء حركة جيد ومستقر ،مع تردد يصل إلى 1K Hz وقت استجابة عالية السرعة ومرشحات تخفيف الصدمات ذاتية الاستقبال.
مجموعة الموجات المعلقة المبتكرة
تصميم عمود القيادة الموجود في الوسط ، والعبيد على جانبي ، والتي تضمن الاستقرار والدقة ، يؤدي إلى هيكل متناغم وحجم مضغوط.(50٪ أقل من المعيار الصناعي).
هيكل مقاعد العمل الدوارة
يتم تشغيل تصميم مكتب العمل بواسطة قسم عال من عزم الدفع ((180 درجة) ، ويوفر دقة واستقرار أكبر من أجهزة العمل التي تعمل بالأسطوانات.هذا التصميم المبتكر للمنضدة الدوارة يسمح أيضا بالعمل في وقت واحد من خوارزميات القطع المختلفة على كل من A و Bوبالتالي تقليل القدرة العاطلة للتحول وتعظيم الإنتاجية.
نظام جمع الغبار
نظام جمع الغبار والمنفخات المضادة للثبات تبقي النظام نظيفا أثناء التشغيل، ضوضاء منخفضة للغاية.
إدارة الشفرة
السماح بإعداد شفرة القطع من خلال مراحل يقلل كثيرا من تكلفة المواد الاستهلاكية.
نظام القطع
يتم تشغيل القطع الطحن بواسطة محور عالية السرعة مع مزايا انخفاض قوة القطع، ودقة عالية، ضوضاء منخفضة ومناسبة لجميع شرائح الكربون المنحنية، مثل الدائرة، خط مستقيم،L أو U نوع،المربعات وأشكال القوس.
نظام تشخيص للشفاء الذاتي
يسمح نظام التشخيص الذاتي بسهولة استكشاف الأخطاء أثناء الإنتاج ويقلل من وقت التوقف.
الرسم الآلي
نظام تشغيل ودي
نظام تشغيل Windows7/10 الإصدار الإنجليزي، بسيط للتحسين والتشغيل
لمحة عامة عن المنتج
جهاز تحديد المواقع (PCB Router) ، والذي يطلق عليه أيضاً آلة قطع أوتوماتيكية للوحات الكهربائية، مع مجموعة طحن عالية السرعة لتجفيف المسامير لقطع PCB ذو الكثافة العالية والمواد الأخرى.
المزايا
1التكوين القياسي سرعة عالية ألمانيا فول السيكوتيك
2ضوضاء العمل المنخفضة للغاية ((أقل من 75 ديسيبل)
