تفاصيل المنتجات

Created with Pixso. المنزل Created with Pixso. المنتجات Created with Pixso.
معدات معالجة PCB
Created with Pixso.

عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB

عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB

الاسم التجاري: HSTECH
رقم الطراز: HS-RC390
الـ MOQ: 1 مجموعة
السعر: negotiable
شروط الدفع: عبر البريد الإلكتروني، وسترين يونيون، موني جرام
القدرة على التوريد: 100 مجموعة شهريا
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
اسم المنتج:
ناقل رفض PCB
الضمان:
سنة واحدة
التحكم:
شاشة لمسة
PLC:
ميتسوبيشي
تتابع العلامة التجارية:
(شنايدر)
التبديل الكهروضوئي:
أومرون
المواد:
سبيكة الألومنيوم
الحالة:
جديد
السماكة:
0.6-4.0 مم
الإشارة:
سميما
التطبيق:
التجميع الإلكتروني
اللون:
الفضة
نظام التحكم:
PLC
مصنعي المعدات الأولية:
متاحة
استهلاك الطاقة:
200 واط
إمدادات الطاقة:
AC220V
ضغط جوي:
4-6 بار
السرعة:
200-300 قطعة / دقيقة
النوع:
أوتوماتيكي
الوزن:
220/240 كجم
تفاصيل التغليف:
حزمة خشبية
القدرة على العرض:
100 مجموعة شهريا
وصف المنتج



عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB



- نعمالتفاصيل التقنية

الوظيفة تستخدم هذه الوحدة لفصل لوحات جيدة ولوحات NG تلقائيًا ، مع السماح بالتفتيش البصري لـ NG PCBs دون أي انقطاع في تدفق اللوحة الجيدة. يمكن أن تعمل مع أي مختبر مثل AOI ،SPI.
ارتفاع النقل 910±20ملم
اتجاه النقل L~R، أو R~L ((اختياري)
سرعة النقل 0.5~20 متر/دقيقة أو تحديد
إمدادات الطاقة AC100-230V،50/60Hz،مرحلة واحدة
استهلاك الطاقة 100VA أقصى
ضغط الهواء 4-6بار
استهلاك الهواء الحد الأقصى 10 لتر/دقيقة
التواصل (SMEMA)



المواصفات

النموذج HS-RC390 HS-RC390L
عرض PCB المتاح 50~390ملم 50~390ملم
طول سكة حديد الآلة 600ملم 1000ملم
مقاس الجهاز 700*690*930ملم 1100*690*930ملم
الوزن 70 كجم 90 كجم



الخصائص

1، رفض، التفتيش وطرق التحايل كلها متاحة.

2تصميم وحدات

3، الاستقرار يعزز من خلال التصميم القوي.

4، مرشد جانبية محفورة بالليزر من الفولاذ المقاوم للصدأ لجودة متفوقة ومتانة.

5، مصممة إرغونومية دعامة الذراع.

6, تنظيم عرض سلس ومواز ((المسمار الرئيسي).

7، أطوال مختلفة متوفرة عند الطلب.

8تحكم السرعة المتغير

9متوافقة مع الـ (SMEMA)



الرسم الآلي

عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 0

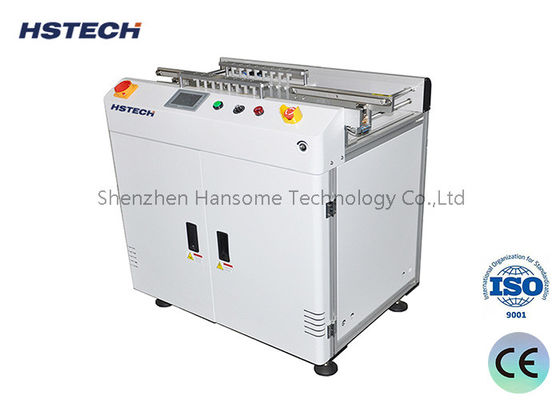

الصورة المادية للمنتج

عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 1

النقل بالسكك الحديدية



عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 2         عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 3



هيكل الرفع



عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 4



التحكم الكهربائي



عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 5



التطبيق

توفر هذه الوحدة وظيفة اختيار لوحة OK وNG على خط إنتاج smt. يمكن استخدامه عندما يكون التفتيش البصري لPCBs مطلوبًا.وبالتالي دون انقطاع تدفق PCB العادي.





حول التعبئة

عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 6

عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 7

عملية الجانب الأمامي خط إنتاج SMT متعدد الوظائف الآليNG حامل رفض PCB 8
