| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CU390 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

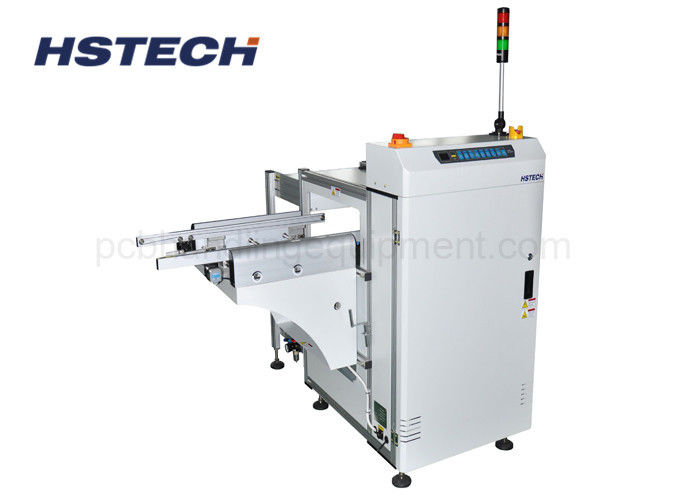

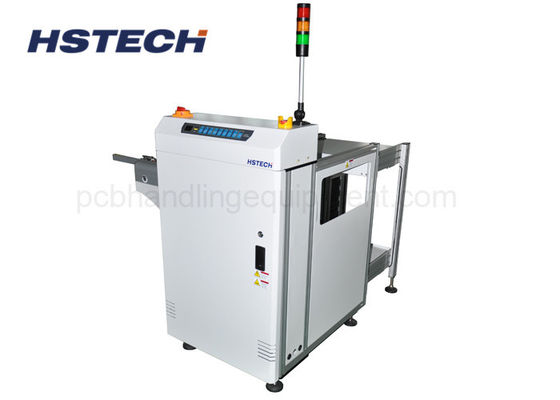

390mm عرض 3 المجلات 20M/Min 90 درجة زر LED التلقائي PCB Unloader
التطبيق
هذه الوحدة هي محرك تفريغ مجلة PCB 90 درجة، تستخدم لتفريغ الآلي لPCBs في اتجاه زاوية مستقيمة 90 درجة لتوفير طول خط إنتاج SMT،الجهاز يحتوي على مدفع مصمم خصيصاً يتم تشغيله بواسطة أسطوانة، دفع PCBs من قاطرة النقل إلى رفوف المجلات.
الخصائص
1، 90 درجة الزاوية المستقيمة PCB تفريغ، تقصير طول خط إنتاج SMT.
2، باستخدام العديد من المجلات، والتي لن تؤثر على الإنتاج في جميع أنحاء القدرة.
3، وضع التحكم بالزر LED مع عرض ضوئي ثلاثي.
4، سمك 1.3mm ، قطر 3mm حافة مستوية حزام ESD
5الجهاز من الفولاذ المقاوم للصدأ والألومنيوم، والهيكل مستقر وسهل الصيانة.
6التحكم بـ PLC
7, ضبط عرض سلس وموازي مع المفتاح اليدوي.
8، 3 مجلات السعة: أعلى 1 + أسفل 2.
9، المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة.
10لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
11متوافقة مع SMEMA
المواصفات
| اسم المنتج | 90 درجة مجلة بي سي بي تخليص |
| ارتفاع النقل | 910±30mm |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 1 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
| النموذج | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1100*1200*1200ملم | 1310*1360*1200mm | 1430*1480*1200ملم | 1430*1620*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 200 كجم | 260 كجم | 300 كجم |
