| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD390 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

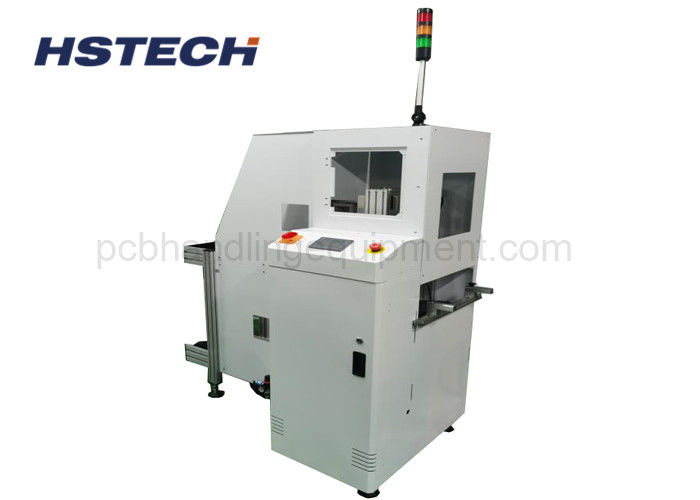

مصممة مغلقة آلة تحميل PCB القياسية مع غطاء مضاد للغبار
التطبيق
تستخدم هذه الوحدة لتحميل PCBs ونقل PCBs على خط إنتاج SMT.
الخصائص
1، تصميم مغلق، مضاد للغبار، حماية جيدة PCBs.
2، نافذة المراقبة، يمكن للمشغل مشاهدة عملية العمل بوضوح.
3جسد آلة من الفولاذ المقاوم للصدأ مستقر مع عمر طويل
4، الاستقرار يعزز من خلال التصميم القوي.
5، ضبط عرض سلس وموازي.
6، ثلاثة رفوف المجلات التطبيق.
7، المقبضات الهوائية العليا والسفلية لتثبيت رف المجلة.
8لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
9متوافقة مع الـ (SMEMA)
المواصفات
| اسم المنتج | آلة تحميل أقراص PCB |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
