| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-ULD250 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

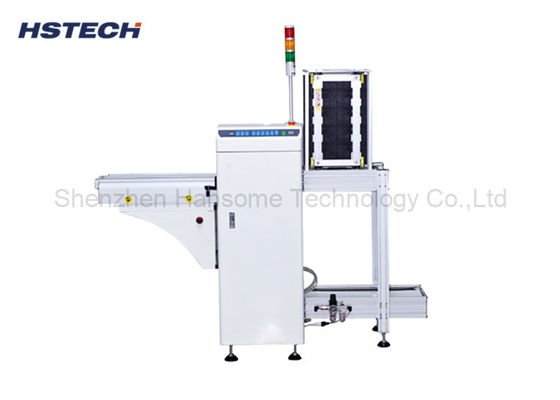

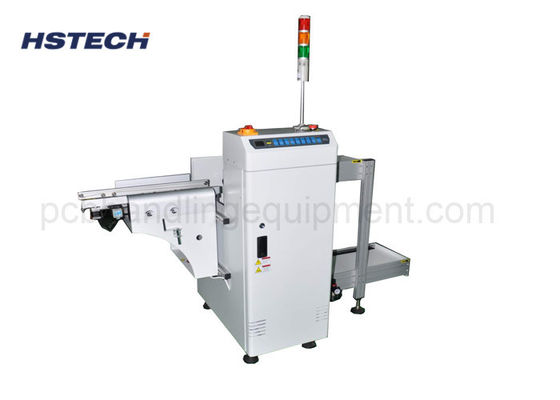

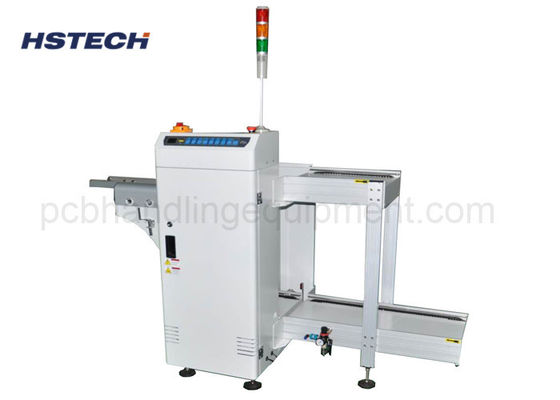

تحكم زر الحزام المسطح Panasonic PLC Sick Sensor آلة PCB Unloder
مقدمة
هذه الوحدات تستخدم لجمع PCBs في المجلات في نهاية خط SMT.
الخصائص
1تصميم الوحدة
2، الاستقرار يعزز من خلال التصميم القوي.
3اختبار ذراع تصميم اقتصادي
4، ضبط عرض سلس وموازي.
5، ثلاثة رفوف المجلات التطبيق.
6، المسامير الهوائية العليا والسفلية لتثبيت رف المجلة.
7لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
8متوافقة مع الـ (SMEMA)
1تصميم الوحدة
2، الاستقرار يعزز من خلال التصميم القوي.
3اختبار ذراع تصميم اقتصادي
4، ضبط عرض سلس وموازي.
5، ثلاثة رفوف المجلات التطبيق.
6، المسامير الهوائية العليا والسفلية لتثبيت رف المجلة.
7لا يوجد ضمان لكسر الـ PCB أثناء التحميل والتفريغ.
8متوافقة مع الـ (SMEMA)
المواصفات
| الوظيفة | هذه الوحدة تستخدم لتفريغ PCBs. |
| ارتفاع النقل | 910±30mm |
| وقت تحميل PCB | حوالي 6 ثواني |
| تغيير المجلة مع مرور الوقت | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-UL250 | HS-UL330 | HS-UL390 | HS-UL460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| مقاس الجهاز | 1900*800*1200ملم | 2320*880*1200ملم | 2620*940*1200ملم | 26200*1080*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 220 كجم | 280 كجم | 320 كجم |
