| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-206 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 قطعة في الأسبوع |

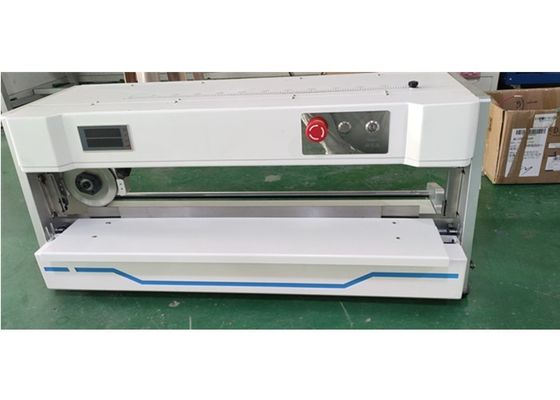

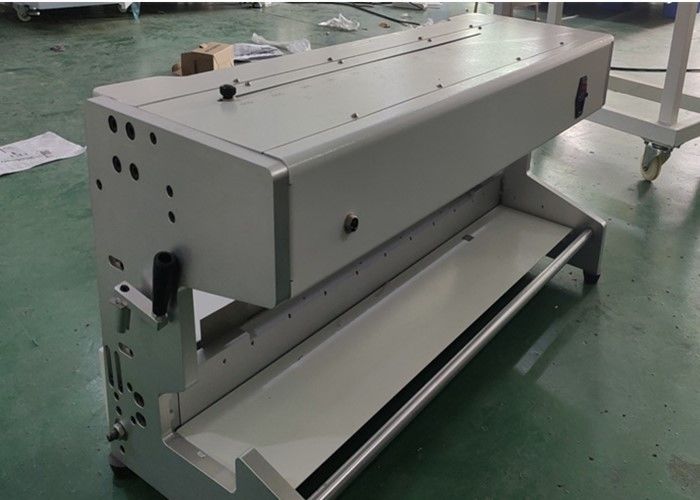

آلة فصل لوحات PCB SMT 600mm مسافة السفر مع ستارة الضوء
مقدمة
هذه الآلة تعتمد العلامة التجارية اليابانية عالية السرعة الصلب العصا كأداة القطع، واستخدام الدائري والخطية مزيج من شفرة لإنهاء عملية الفصل، شفرة خطية إصلاح اللوحة على الجزء السفلي،و شفرة دائرية تتحرك لقطع الدائرة المطبوعة بأكملها في حزم صغيرة PCBإنها آلة مفصلة لـ (بي سي بي) سهلة ومريحة، مناسبة لقطع جميع أنواع ألواح المواد مع الخروط في، مثل ألومنيوم اللوحة، الألياف الزجاجية اللوحة، اللوحة LED، الخ
الخصائص
1، يتم تصنيع الشفرات العليا والسفلية من الصلب عالي السرعة من العلامة التجارية اليابانية HKD11 ، والتي يمكن أن تُحذر مرات عديدة وتستخدم بشكل متكرر.
2، مسافة السفر أقصاها في 600mm، إذا كان هناك حاجة أطول يمكن أيضا أن تكون مخصصة، ويمكن تعديل ارتفاع الشفرة الدائرية العليا نطاق في 0-5mm،
دليل المستخدم سوف يعلمك كيفية القيام بالتنسيق
3، الحد الأقصى لسرعة قطع اللوحة غير محدود، أفضل في 50-200mm.
4، والآلة بأكملها مصنوعة من هيكل الفولاذ المقاوم للصدأ، مستقرة جدا وضمان دقة القطع.
5، سرعة القطع ((سرعة حركة الشفرة الدائرية) يمكن تعيينها بحرية.
6، العرض الرقمي يظهر سرعة القطع، وكمية الإنتاج.
7، ضغط الهواء
المواصفات
| النموذج | HS-203 | HS-206 |
| المبدأ | إدخال الشفرة الخطية في اللوحةحفرة V، شفرة دائرية حركة القطع | |
| شفرة | شفرة خطية أسفل، شفرة دائرية أعلى | |
| الجهد | AC110V/220V 50/60Hz | |
| حجم الشفرة ((الشفرة الدائرية) | φ125mm*30mm*3mm | |
| حجم الشفرة ((شفرة خطية) | 420ملم × 65ملم × 6ملم | |
| أقصى طول للقطع | 5~400ملم | 5~600ملم |
| سمك PCB | 0.8~3ملم | |
| سرعة الفصل | 300~500mm/ثانية ((يمكن ضبطها) | |
| عرض الفصل | أفضل 1 ~ 200mm | |
| ارتفاع المكونات | ≤32mm ((أو حسب الطلب) | |
| القوة | 60 واط | |
| مقاس الجهاز | 710x450x420ملم | 900×450×420ملم |
| الوزن | 55 كجم | 75 كجم |
التطبيق
(مناسبة لجميع أنواع ألواح الـ V-groove PCB: FR4 ، ألومنيوم بورود ، ألياف الزجاج بورود ، LED بورود ، LED شريط بورود)
