روبوت لحام آلي
Created with Pixso.

التشغيل التلقائي لجهاز لحام PCB Hiwin دليل حزام التوقيت CAD الملف AC 220V / 110V

التشغيل التلقائي لجهاز لحام PCB Hiwin دليل حزام التوقيت CAD الملف AC 220V / 110V

الاسم التجاري: HSTECH
رقم الطراز: HS-S331R
الـ MOQ: 1 مجموعة
السعر: 2900~4000USD/set
شروط الدفع: D / P ، T / T ، ويسترن يونيون ، موني جرام
القدرة على التوريد: 200 قطعة شهريا
معلومات مفصلة
مكان المنشأ:
الصين
إصدار الشهادات:
CE
اسم المنتج:
آلة لحام أوتوماتيكية
اسم آخر:
روبوت لحام آلي
منصة العمل:
محطة واحدة
نصيحة لحام:
نصيحة واحدة
محور متحرك:
4 المحور
الجهد:
AC220V / 110 فولت
استخدام:
لحام ثنائي الفينيل متعدد الكلور، اللحام، لحام لوحات الدوائر
الوزن:
60 كجم
تفاصيل التغليف:
حزمة خشبية، مع رغوة داخل
القدرة على العرض:
200 قطعة شهريا
إبراز:

آلة لحام آلية,معدات اللحام الآلية

,

automated soldering equipment

وصف المنتج

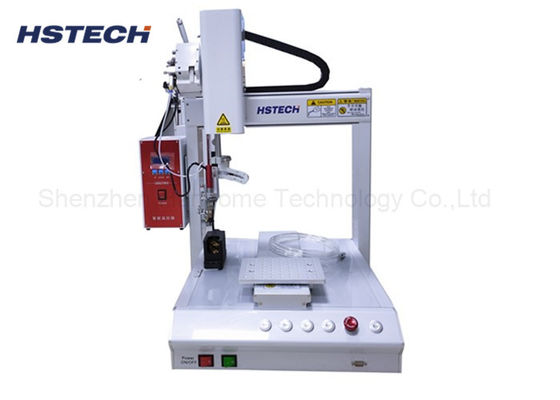

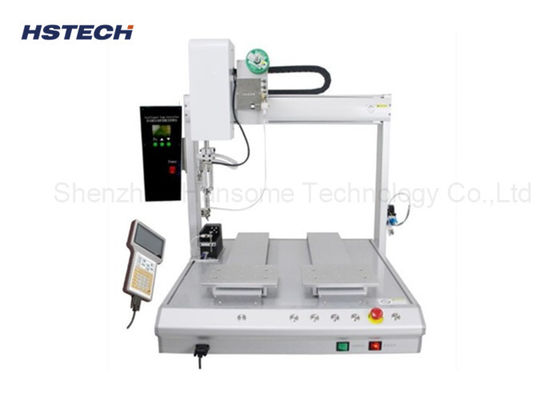

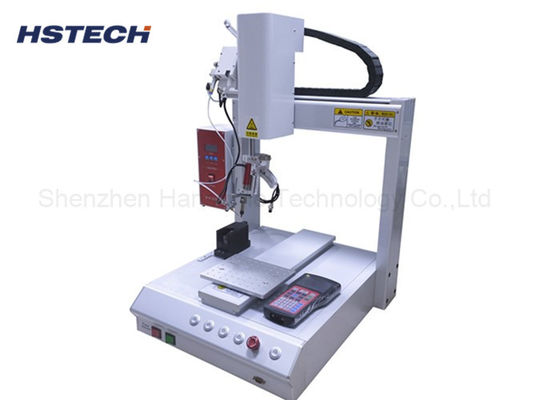

التشغيل التلقائي Hiwin دليل حزام توقيت CAD ملف استيراد PCB آلة لحام



مقدمة



هذه آلة اللحام التلقائي هو نظام سطح المكتب محور X / Y / Z تتحرك، بالإضافة إلى الدوران العلوي اللحام، لذلك نحن نسميه 4 محور آلة اللحام التلقائية،الجهاز تعتمد ضغط الهواء والكهرباء مدفوعة، من خلال البرمجة اليدوية نقاط اللحام، ثم تحقيق العملية التلقائية.الجهاز الذي يستخدم في الغالب في صناعة التصنيع الإلكترونية لتحقيق اللحام العمياء الذي في اللحام إعادة التدفق ولحام الموجة لا يمكن أن تفعل، وهي مناسبة بشكل خاص لألواح الدوائر المختلطة ، والمكونات الحساسة للحرارة ، والأجهزة الحساسة في عملية SMT الخلفية ، وتستخدم على نطاق واسع في سلك اللحام PCB ، وصلة الشاحن ،سدادة الاتصالمحطة التيار المباشر، لحام ضوء الشريط LED ومجالات أخرى.



الخصائص



1، 4 محور العمل، X / Y / Z وتحرك دوران R، تحقيق العديد من الغرض لحام الزاوية.
2، حديد اللحام بدون النيتروجين، والسلامة والبيئة حماية جدا،

3، يمكن تعديل رأس اللحام متعدد الاتجاهات ، مما يمكن أن يحمي PCB والمكونات من الضرر.
4,
استخدم الرأس الحديدي كنقطة أساسية لمواءمة موقف المفتاح من المنتج، اضغط على مفتاح إدخال، البرنامج سوف تولد تلقائيًا هذه النقطة في النظام،ثم وضع البيانات حول النقطة وهلم جرا.
5باستخدام دقة عاليةمحرك خطوة ونظام محرك حزام توقيت، وخوارزميات تحكم حركة متقدمة لتحسين دقة وضع الحركة وتكرارها بشكل فعال.

6، الآلة مع وظيفة التنظيف التلقائي، والتي يمكن أن تجعل معالجة اللحام أكثر استقرارا، وتطويل عمر الحديد اللحام.

7، مع قلادة التدريس LCD المحمولة، البرمجة بسيطة وسهلة للتعلم.



المواصفات



النموذج HS-S331R
الجهد AC110V/220V،50/60Hz
نطاق العمل X/Y/Z 300*300*100ملم
محور R 360 درجة
سرعة الحركة X/Y/Z ماكس 300mm/s
نظام القيادة محرك خطوة، حزام توقيت
دليل خطي دليل دقة عالية من تايوان
دقة التكرار ± 0.02 ملم
البرمجة قلادة التدريس
نظام التحكم لوحة التحكم
تخزين البرامج
يمكنه تخزين ألف مجموعة من بيانات المعالجة
ملف المعالجة يمكن أن تحتل ما يصل إلى 3M مساحة تخزين
(خمسة آلاف نقطة معالجة)
مساحة تخزين الملفات
صندوق يدوي 256M، بطاقة خارج الاتصال 32M، ملف معالجة واحدة حتى
مساحة تخزين 3M (100,000 نقطة معالجة)
تنظيف الحديد والقصدير تنظيف الهواء / الروائي
واجهة خارجية USB + RS232
طريقة اللحام لحام النقطة / السحب
الوزن 48 كجم
مقاس الجهاز

520*585*800ملم
