| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-P224 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

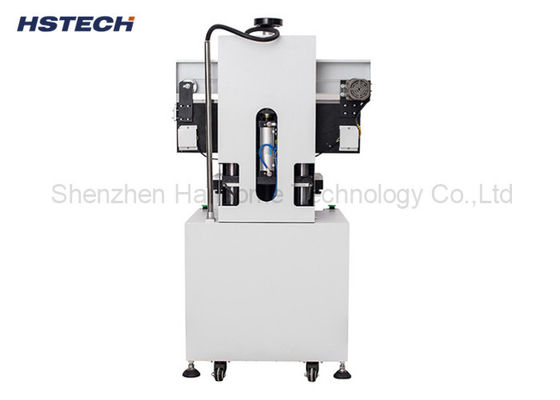

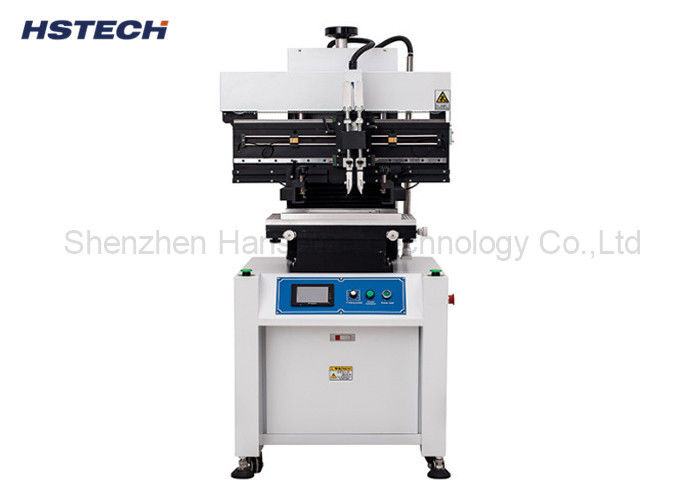

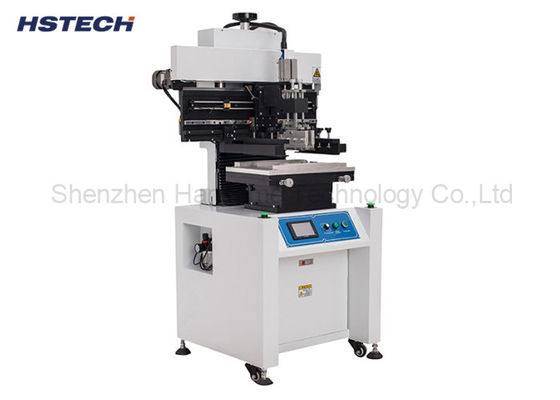

نظام التحكم بـ AC220V PLC طابعة عصى الصلب المقاوم للصدأ نصف تلقائية
مقدمة
تستخدم هذه الآلة شبه الأوتوماتيكية لطباعة معجون اللحام في بداية خط إنتاج SMT ، لطباعة معجون اللحام باستخدام مقشرة.
وضع اللوحة التي تحتاج إلى طباعة ثابتة على طاولة وضع الطباعة،ومن ثم طباعة معجون اللحام أو الغراء الأحمر المناسب علبة من خلال الشبكة الصلبة بواسطة الحفر اليسرى واليمنى من آلة الطباعةبعد الطباعة، سيتم نقل PCB إلى آلة التقاط ووضع أسفل النهر عبر الناقل.
المواصفات
| النموذج | HS-P224 |
| اسم المنتج | طابعة شرائح نصف أوتوماتيكية |
| الحجم الأقصى لـ PCB | 350×280ملم |
| حجم طاولة الطباعة | 500×320ملم |
| حجم إطار القالب | 470×370~750×550ملم |
| دقة الطباعة | ± 0.02 ملم |
| سمك PCB | 0.2~2.0ملم |
| سرعة المكنسة | 0-100mm/s |
| دقة التكرار | ± 0.02 ملم |
| إمدادات الطاقة | مرحلة واحدة، AC220V/110V، 50/60Hz |
| قوة الجهاز | 100 واط |
| ضغط الهواء | 5-7kg/cm3 |
| حجم الجهاز | 900*900*1680ملم |
| وزن الجهاز | حوالي 300 كجم |
الخصائص
1-الآلة تتبنى نظام التحكم بـ PLC.
2. الآلة المدمجة فيإلى عداد 4 أرقام.
3البناء الرأسي، ورفع إطار الشاشة صعودا وهبوطا عموديا عن طريق الكهرباء، وتشغيل ضربة عكسية من رأس الطباعة إلى اليسار والحق العمل من قبل الدليل الخطي.
4يمكن ضبط إطار الشاشة صعودا وهبوطا لتلبية ارتفاع الاختلاف.
5.وضع الشبكة بأربع نقاط، دقة الطباعة ± 0.02mm،إطار الشبكة المرنة، يمكن استخدام شبكة مختلفة الحجم.
6، يمكن تعديل المكنسة، مريحة للكاشف الفولاذ المقاوم للصدأ خال من الرصاص، 200-350خيارات.
7، إصبع PIN مرن لوضع الـ PCB ، يمكن طباعة الـ PCB ذات الجانبين المزدوج.
8، الشاشة اللمسية LED يمكن تعديل سرعة مقشرة، أيضا استخدام عالية الجودة HIWIN العلامة التجارية دليل خطي.
9، يستخدم المكشّف اليمين واليسار تعديل تحكم محول التردد، يمكن تعيين سرعة الطباعة على الشاشة، وتأكد من سرعة الطباعة هو ثابت،ثم سمك الطباعة بشكل أكثر تساويا.
