| الاسم التجاري: | HSTECH |
| رقم الطراز: | جمهورية مقدونيا-F550 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 20 مجموعة في الشهر |
مقدمة

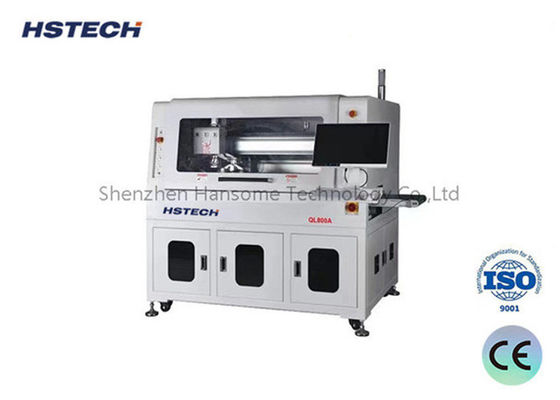

هذه هي آلة التوجيه الآلي في خط PCBA المصممة للدقة والكفاءة. يتم تركيب PCBA بشكل آمن على عقدة للتوجيه التلقائي على الجانب السفلي.عند الانتهاء من عملية التوجيه، تستخدم الآلة نظام امتصاص فوهة لالتقاط ووضع كل من PCBA ومحركها معًا بسلاسة. هذه الآلة متعددة الاستخدامات مصممة خصيصًا لفصل PCBs مع ثقوب الطابع ،التصاميم المنحنية، وغيرها من الاتصالات غير النظامية، مما يجعلها أداة لا تقدر بثمن لتبسيط الإنتاج وضمان الفصل الدقيق لمجموعات PCB المعقدة.
الخصائص

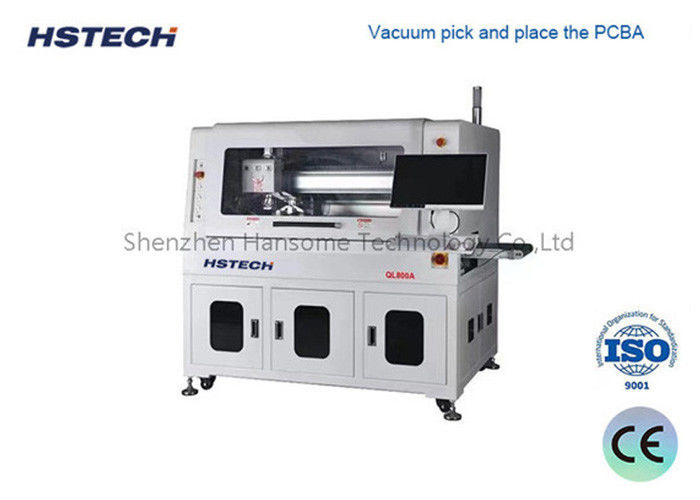

يحتوي على نظام الاختيار والمكان القائم على الفراغ للتعامل الدقيق والآمن مع PCBAs.
يقوم بعمليات قطع الأسفل بدقة وفعالية استثنائية
يتضمن تصميم منصة مزدوجة لتحسين الإنتاجية وتقليل وقت التوقف أثناء عمليات القطع.
مجهزة بجهاز الكشف عن السكاكين المكسورة لضمان الإخطار الفوري وتقليل انقطاع الإنتاج
يتكامل بسلاسة مع خطوط الإنتاج التلقائية، وتبسيط سير العمل وتعظيم القدرة الإنتاجية الإجمالية.
يقدم وظيفة إحصاءات SPC ، مما يسمح بتحليل البيانات والتكامل مع أنظمة ERP لإدارة المخزون وتخطيط الإنتاج المثلى.
تشمل التحديثات الاختيارية نظام تغيير أدوات تلقائيًا، ووظيفة المكنسة الكهربائية المقاومة للانفجار، ومراقبة حجم الهواء، مما يعزز السلامة والموثوقية والأداء.
التفاصيل التقنية
| النموذج | QL800A | |
| الحجم الأقصى لـ PCB | 260×340ملم | |
| الحجم الأدنى لـ PCB | 50×50ملم | |
| سمك PCB | 0.4-6ملم | |
| ارتفاع ناقل الحركة | 900±50ملم | |
| اتجاه النقل | من اليسار إلى اليمين | |
| سرعة النقل | 1500mm/s ((max) قابل للتعديل | |
| وضع التحميل | سكة حديدية توجيه للنقل من نوع القسم | |
| تعديل عرض القطار | أوتوماتيكي | |
| واجهة الاتصال | (SMEMA) | |
| تحديد موقع PCB | وضع الأجهزة | |
| نظام الاختيار | استنشاق الفراغ التقاط | |
| محور القطع / السرعة | 60،000 دورة في الدقيقة، العلامة التجارية الألمانية ((اختياري 100000 دورة في الدقيقة، العلامة التجارية الألمانية) | |
| نوع التبريد | نوع التبريد الذاتي | |
| تغيير أدوات تلقائي | اختياري | |
| كسر السكين تحقق | نعم.. | |
| سرعة الفصل | 5-100mm/s | |
| دقة القطع | ±0.05 ملم | |
| مجموعة طحن | φ0.8 ~ φ3.0 الدوران الجانبي الأيمن، شكل الفولفستين الفولاذ | |
| تكرار دقة تحديد الموقع | ±0.1mm | |
| السرعة المتحركة المنسقة | 1000ملم/ثانية | |
| نوع اللوحة الخارجية | وحدة نقل الأحزمة الإلكترونية / وحدة إعادة توجيه اللوحات | |
| جمع النفايات | جمع النفايات من الخزانات | |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير البرنامج من خلال نظام مرئي | |
| إمدادات الهواء | 5-8 كجم/سم3 | |
| إمدادات الطاقة | AC380V، 50/60Hz، 3KW | |
| حجم الجهاز | 1500x850x1600 مم | |
| الوزن | حوالي 800 كجم | |
حجم الجهاز
مسار الحجم السفلي وجمع الغبار
نظام سي سي دي ممتاز مع كاميرا تصوير، عدسة موريتكس ومصدر ضوء قياس - مستوى، لدعم معايرة آلة، تعويض وموقع،مع استقرار كبير وقدرة مكافحة الاضطراب.
شاك الشفط الفراغ الكامل لالتقاط ، وضع ، تفريغ ، والإنتاج.
نظام التفريغ المركب ، استخدم الحزام المضاد للستاتيكية ESD لنقل المنتج المنفصل على الجانب العلوي ، ويتم نقل النفايات على الجانب السفلي ، وتوفير مساحة كبيرة بهذه الطريقة.
