| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | تي / تي ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

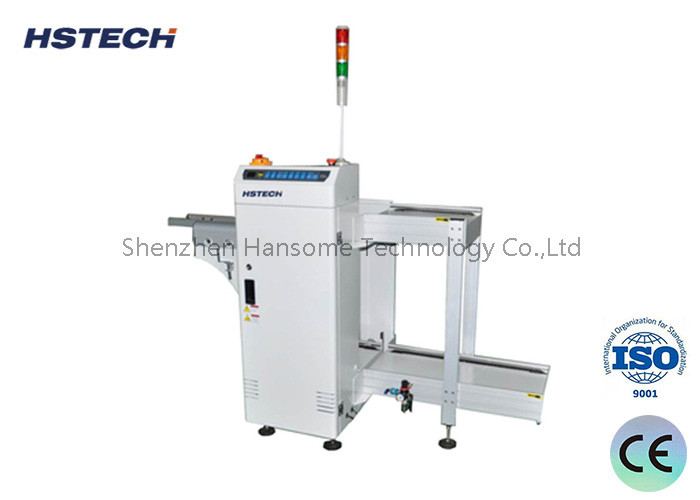

عيار LED زر التحكم في معدات معالجة PCB محمل مجلة PCB مع SMEMA
التطبيق
هذه المعدات هي آلة تحميل لـ (بي سي بي) ، تستخدم في بداية خط إنتاج (إس أم تي)الجهاز يدفع PCB من رفوف المجلة ونقل إلى آلة أسفل مجرى خط الإنتاج.
الوظائف الرئيسية لآلة تحميل لوحة PCB القياسية. يتم استخدام هذه المعدات في الطرف الأمامي من خط إنتاج SMT. لديها وظيفة تغذية لوحة PCB. وقت الصعود:حوالي 6 ثواني لاستبدال مادة الصندوق.
الخصائص
التغذية الآلية
يمكن لجهاز تحميل المجلات أن يلتقط تلقائيًا أجزاء أو مكونات من سلة أو سلة وتطعيمها في معدات الإنتاج بطريقة منظمة.
يتجنب عدم الكفاءة وعدم الاستقرار في التحميل اليدوي ويحسن مستوى أتمتة خط الإنتاج.
تغذية عالية السرعة
عادة ما تكون محمولة المجلة مجهزة بآليات عالية السرعة للاستيلاء على المواد مثل الذراعين الروبوتية أو أكواب الشفط الفراغ.
يمكنها تحقيق تغذية عالية السرعة لمئات القطع في الدقيقة، مما يحسن بكثير من كفاءة الإنتاج.
تحديد الموقع الدقيق
سوف يحدد محمول المجلة تحديدًا دقيقًا وموقع الأجزاء التي سيتم معالجتها لضمان إمكانية إدخالها بدقة إلى معدات الإنتاج.
مع نظام الرؤية الآلية، يمكن تحقيق تحديد الموقع التلقائي وتصحيح الانحراف.
التوافق
تم تصميم magazine loader للنظر في توافق واجهة مع معدات الإنتاج المختلفة.
يمكن استخدامه مع آلات صناعة الحقن ، وأجهزة وضع ، وأجهزة اللحام وغيرها من المعدات.
التنوع
يمكن أن يكون لجهاز تحميل المجلات أبعاد مختلفة وسعيات الحاويات حسب متطلبات التطبيق.
يمكن أيضًا اختيار آليات تشديد مختلفة وهياكل الرف حسب نوع الأجزاء.
المواصفات
| النموذج | HS-LD330 |
| اسم المنتج | محمولة مجلة الـ PCB |
| ارتفاع النقل | 920±20ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
