| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-250LD |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 50 مجموعة في الشهر |

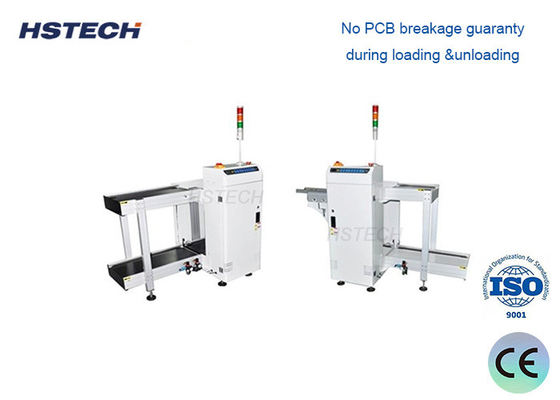

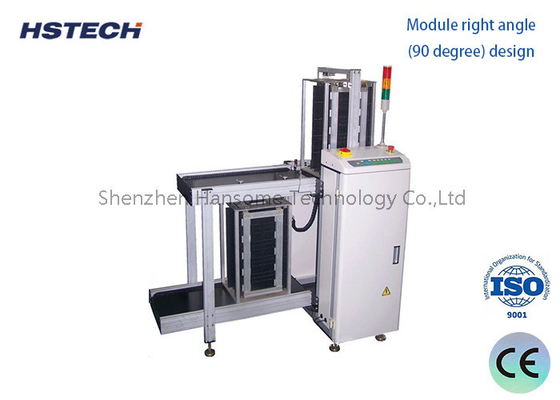

جهاز التحكم في شاشة اللمس بالألوان الحقيقية محمول PCB معدات معالجة PCB مع عرض ضوء البرج
شاحن الـ (PCB)- نعم :
تستخدم هذه الآلة لبدء خط إنتاج SMT، عن طريق دفع PCBs خارج المجلة إلى ناقل من آلة التيار السفلي.
تعريف ووظيفة:
محمل PCB هو معدات خاصة لتحميل تلقائي من PCB (لوحة الدوائر المطبوعة).
الوظيفة الرئيسية هي أن تأخذ المواد تلقائيًا من رف المواد الخام وتحملها بدقة في خط الإنتاج أو معدات العملية اللاحقة.
مبدأ العمل:
عادة ما يتكون محمل PCB من رف ، وكأس امتصاص فراغ ، منصة XY servo ومكونات أخرى.
يمتص كوب الاستنشاق لوحة PCB من خلال الضغط السلبي في الفراغ ، وتتحكم المنصة بدقة في مسار الحركة لتحمل لوحة PCB من الرف إلى الموقف المحدد.
يتم الانتهاء من العملية بأكملها تلقائيًا من قبل نظام التحكم لتحقيق عملية تحميل PCB سريعة وفعالة.
الميزات الرئيسية:
درجة عالية من التشغيل الآلي: التقط والوضع الآلي بالكامل للوحة PCB دون تشغيل يدوي.
دقة تحميل عالية: دقة تحديد المواقع قابلة للتكرار في حدود ± 0.05mm.
قابلية التكيف القوية: يمكن ضبط وضع كوب الشفط تلقائيًا وفقًا لأحجام مختلفة من PCB.
الكفاءة العالية: متوسط كفاءة تحميل آلة واحدة يمكن أن تصل إلى 300-500 قطعة / ساعة.
توفير تكاليف العمالة: تقليل كثافة العمل من التحميل اليدوي.
سيناريوهات التطبيق:
تصنيع أقراص PCB: تحميل الألواح العارية تلقائيًا إلى معدات التصحيح SMT ، آلات لحام الموجات ، إلخ.
التجميع الإلكتروني: تحميل لوحات PCB المجمعة إلى معدات الاختبار ومعدات التعبئة وغيرها.
الإصلاح والإصلاح: تحميل لوحات PCB المصلحة بسرعة ودقة إلى معدات الإصلاح.
المواصفات
| النموذج | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| الجهد | AC110V/220V،50/60Hz،مرحلة واحدة،ماكس 300A | |||
| مقاس PCB | (50*50) ~ ((350*250) | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| مقاس المجلة | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| إمدادات الهواء | 0.4~0.6Mpa | |||
| ارتفاع النقل | 920 ± 20 ((ملم) معيار | |||
| وقت التحميل | 6 ثواني | |||
| وقت استبدال المجلة | حوالي 20 ثانية | |||
| اتجاه النقل | L إلى R، أو R إلى L،اختياري | |||
| سمك PCB | دقيقه 0.4ملم | |||
| الملاعب | 1-4 ((خطوة 10 ملم)- نعم | |||
| التواصل | (SMEMA) | |||
| مقاس الجهاز | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| الوزن | حوالي 140 كجم | حوالي 180 كجم | حوالي 220 كجم | حوالي 230 كجم |
Fالمواد الغذائية
1، التحكم في شاشة اللمس بالألوان الحقيقية
2(ميتسوبيشي)
3سعة المحفظة: أعلى 1، أسفل 1، أو مخصصة
4مسافة الانتقاء: 10mm، 20mm، 30mm، 40mm
5اتجاه نقل PCB: L - R، أو R - L،اختياري
6اختيار وضع التشغيل اليدوي / التلقائي
7، قاطع للسكك الحديدية الأمامية أو قاطع للسكك الحديدية الخلفية، اختياري
8الارتفاع القياسي لتطبيق SMT ((920±20mm)
9، عرض ضوء البرج
10إشارة SMEMA
