| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-700 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

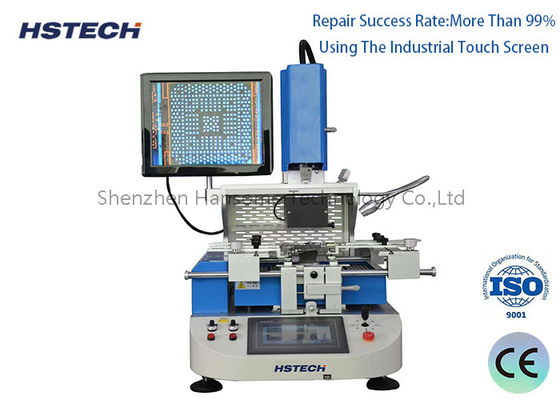

شاشة لمسة عالية السرعة محطة إعادة العمل BGA مع 5 أوضاع محرك خطوة CCD لون
محطة إعادة تصنيع BGA:
محطات إعادة العمل BGA هي معدات متخصصة تستخدم لإزالة واستبدال مكونات BGA على لوحات الدوائر المطبوعة (PCBs).
مكونات BGA هي دوائر متكاملة مثبتة على السطح (ICs) لديها شبكة من كرات اللحام على الجانب السفلي ، والتي تشكل تحديات فريدة أثناء الإصلاح وإعادة العمل.
المكونات الرئيسية:
نظام التسخين الدقيق: عادة ما يستخدم الأشعة تحت الحمراء (IR) أو الهواء الساخن لتسخين مكون BGA بشكل انتقائي لإزالة وتثبيت آمنة.
أدوات إزالة ووضع المكونات: استخدم فوهات فراغ أو أدوات متخصصة أخرى لرفع ووضع مكون BGA برفق.
أنظمة المواءمة والرؤية: ضمان المواءمة الدقيقة لمكون BGA أثناء التثبيت ، غالبًا بمساعدة الكاميرات والبرمجيات.
منصات إعادة العمل: توفير بيئة آمنة ومسيطرة على درجة الحرارة لعملية إعادة العمل.
عملية إعادة العمل:
التحضير: يتم تأمين PCB على منصة إعادة العمل ، ويتم تحضير المنطقة المحيطة بجهاز BGA المستهدف لإعادة العمل.
التسخين: يستخدم نظام التسخين لتسخين مكون BGA تدريجياً ، مما يذوب كرات اللحام ويسمح بإزالة المكون.
إزالة: يتم رفع العنصر بعناية من PCB باستخدام أدوات متخصصة ، دون إضرار الوسائد أو آثارها الأساسية.
التنظيف: يتم تنظيف لوحات PCB لإزالة أي لحام أو تدفق متبقي ، مما يضمن سطح نظيف للمكون الجديد.
وضع مكون جديد: يتم محاذاة مكون BGA الاستبدالي بدقة ووضعها على PCB ، ثم إعادة تدفقها باستخدام نظام التدفئة.
التطبيقات:
إصلاح وإعادة صناعة الإلكترونيات: استبدال مكونات BGA المعيبة أو المتضررة على PCBs ، مثل تلك الموجودة في الأجهزة الإلكترونية الاستهلاكية والمعدات الصناعية وأنظمة الطيران / الدفاع.
تعديلات النموذج الأولي: تسمح للمهندسين بإعادة تصميم مكونات BGA بسرعة ودقة خلال مرحلة تطوير المنتج.
دعم الإنتاج: تمكين إعادة تصنيع مكونات BGA خلال عمليات الإنتاج الصغيرة أو الشرائح.
الخصائص:
1. 5 أنماط عمل
2شاشة LCD عالية الجودة
3شاشة لمسة ملونة 7'HD
4محرك خطوة

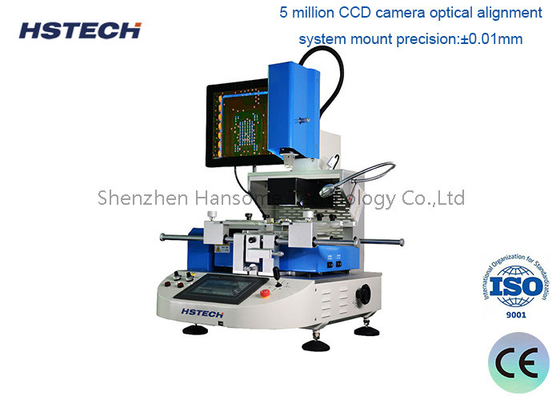

5. نظام الموازنة البصرية لون CCD
6دقة درجة الحرارة ضمن ± 1°C
7دقة التثبيت داخل ± 0.01mm
8نسبة نجاح الإصلاح: 99% +
9البحوث المستقلة وتطوير التحكم في شريحة واحدة
- نعمالمواصفات:
| محطة إعادة صناعة الهواتف المحمولة | النموذج: HS-700 |
| إمدادات الطاقة | التيار المتردد 100 فولت / 220 فولت ± 10% 50/60 هرتز |
| الطاقة الكلية | 2600 واط |
| طاقة التدفئة | سخان أعلى 1200W ((ماكس)) ، سخان أسفل 1200W ((ماكس)) |
| مواد كهربائية | محرك القيادة + جهاز التحكم الذكي في درجة الحرارة + شاشة لمسة ملونة |
| تحكم درجة الحرارة | مستشعر K عالي الدقة + تحكم حلقة مغلقة + تحكم حرارة مستقل (يمكن أن يصل الدقة إلى ± 1 درجة مئوية) |
| جهاز استشعار | قطعة واحدة |
| طريقة تحديد الموقع | شكل V دعم PCB + العصا العالمية الخارجية + ضوء ليزر للتركيز والتحديد |
| الأبعاد الكلية | L450mm*W470mm*H670mm |
| حجم PCB | الحد الأقصى 140mm * 160mm الحد الأدنى 5mm * 5mm |
| حجم BGA | الحد الأقصى 50mm * 50mm الحد الأدنى 1mm * 1mm |
| سمك PCB المطبق | 0.3 - 5 ملم |
| دقة التثبيت | ± 0.01mm |
| وزن الجهاز | 30 كجم |
| وزن شريحة التثبيت | 150 غرام |
| أنماط العمل | الخامسة: نصف تلقائي / يدوي / إزالة / تركيب / لحام |
| استخدام إصلاح | رقائق / بطاقة أم الهاتف الخ |
| محطة إعادة تصنيع BGA | |||
