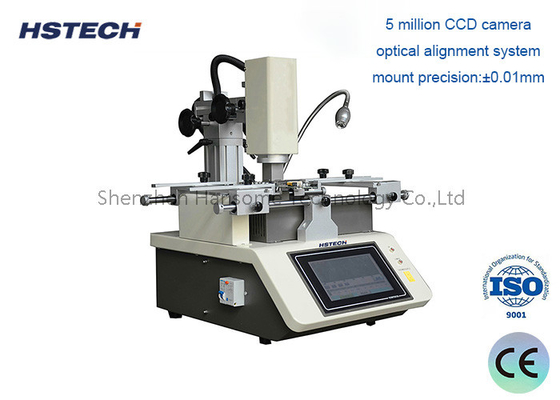

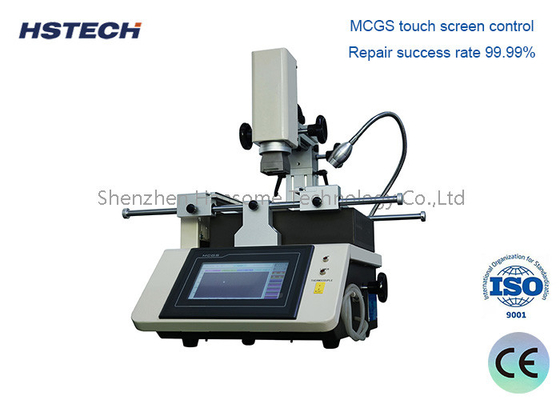

شاشة لمسة BGA محطة إعادة العمل 3 المناطق التدفئة دليل للجمعية الإلكترونية

محطة إعادة تصنيع BGA:

الغرض:
محطات إعادة العمل BGA هي معدات متخصصة تستخدم لإزالة واستبدال مكونات BGA على لوحات الدوائر المطبوعة (PCBs).
مكونات BGA هي دوائر متكاملة مثبتة على السطح (ICs) لديها شبكة من كرات اللحام على الجانب السفلي ، والتي تشكل تحديات فريدة أثناء الإصلاح وإعادة العمل.

المكونات الرئيسية:
نظام التسخين الدقيق: عادة ما يستخدم الأشعة تحت الحمراء (IR) أو الهواء الساخن لتسخين مكون BGA بشكل انتقائي لإزالة وتثبيت آمنة.
أدوات إزالة ووضع المكونات: استخدم فوهات فراغ أو أدوات متخصصة أخرى لرفع ووضع مكون BGA برفق.
أنظمة المواءمة والرؤية: ضمان المواءمة الدقيقة لمكون BGA أثناء التثبيت ، غالبًا بمساعدة الكاميرات والبرمجيات.
منصات إعادة العمل: توفير بيئة آمنة ومسيطرة على درجة الحرارة لعملية إعادة العمل.

عملية إعادة العمل:
التحضير: يتم تأمين PCB على منصة إعادة العمل ، ويتم تحضير المنطقة المحيطة بجهاز BGA المستهدف لإعادة العمل.
التسخين: يستخدم نظام التسخين لتسخين مكون BGA تدريجياً ، مما يذوب كرات اللحام ويسمح بإزالة المكون.
إزالة: يتم رفع العنصر بعناية من PCB باستخدام أدوات متخصصة ، دون إضرار الوسائد أو آثارها الأساسية.
التنظيف: يتم تنظيف لوحات PCB لإزالة أي لحام أو تدفق متبقي ، مما يضمن سطح نظيف للمكون الجديد.
وضع مكون جديد: يتم محاذاة مكون BGA الاستبدالي بدقة ووضعها على PCB ، ثم إعادة تدفقها باستخدام نظام التدفئة.

الميزات المتقدمة:
روتينات إعادة العمل الآلية: تقدم بعض محطات إعادة العمل BGA تسلسلات إعادة العمل المبرمجة مسبقًا لأنواع المكونات المحددة ، مما يسهل العملية.
الكاميرا المتكاملة والبرمجيات: تستخدم الأنظمة المتقدمة الرؤية الآلية والبرمجيات للمساعدة في محاذاة المكونات ووضعها.
تحديد درجة الحرارة: القدرة على مراقبة ومراقبة درجة الحرارة أثناء عملية إعادة العمل، وضمان إعادة تدفق اللحام بشكل صحيح.

التطبيقات:
إصلاح وإعادة صناعة الإلكترونيات: استبدال مكونات BGA المعيبة أو المتضررة على PCBs ، مثل تلك الموجودة في الأجهزة الإلكترونية الاستهلاكية والمعدات الصناعية وأنظمة الطيران / الدفاع.
تعديلات النموذج الأولي: تسمح للمهندسين بإعادة تصميم مكونات BGA بسرعة ودقة خلال مرحلة تطوير المنتج.
دعم الإنتاج: تمكين إعادة تصنيع مكونات BGA خلال عمليات الإنتاج الصغيرة أو الشرائح.
