| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-CVN350 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | D / P ، T / T ، ويسترن يونيون ، موني جرام |
| القدرة على التوريد: | 200 مجموعة شهريا |

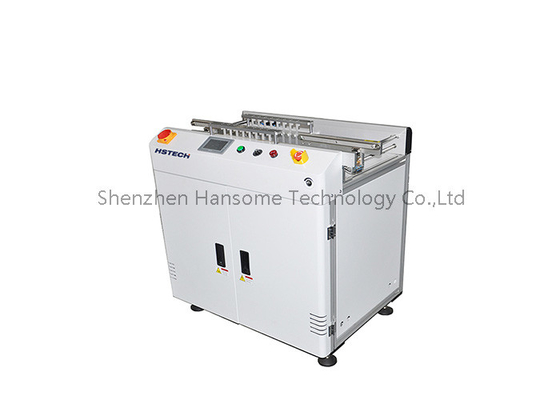

تصميم وحدات SMT ناقل رفض PCB لخط التجميع SMT مع SMEMA مع التحكم PLC
ناقل رفض PCB:
توفر هذه الوحدة وظيفة اختيار لوحة OK وNG على خط إنتاج smt. يمكن استخدامه عندما يكون التفتيش البصري لPCBs مطلوبًا.وبالتالي دون انقطاع تدفق PCB العادي.
الخصائص:
1. رفض، التفتيش و الطرق المُتَحَاوِلة كلها متاحة
2تصميم وحدات
3الاستقرار يعزز من خلال التصميم القوي
4. مرشد الجانبي محفور بالليزر من الفولاذ المقاوم للصدأ من أجل جودة عالية ومتانة
5-مُصممة إرغونومية لتسليم الذراع.
6ضبط عرض سلس ومتوازي ((المسمار الرئيسي).
7أطوال مختلفة متوفرة عند الطلب
8تحكم سريع متغير
9متوافق مع SMEMA
المواصفات:
| النموذج | HS-CVN350 | HS-CVN460 |
| الطول الفعال لـ PCB | 50*50~450*350ملم | 50*50~550*460ملم |
| مقاس الجهاز | 1000*690*930ملم | 1000*800*930ملم |
| الوزن | 70 كجم | 90 كجم |
| ارتفاع النقل | 910±20ملم |
| اتجاه النقل | L~R، أو R~L ((اختياري) |
| سرعة النقل | 0.5~20 متر/دقيقة أو تحديد |
| إمدادات الطاقة | AC100-230V،50/60Hz،مرحلة واحدة |
| استهلاك الطاقة | 100VA أقصى |
| ضغط الهواء | 4-6بار |
| استهلاك الهواء | الحد الأقصى 10 لتر/دقيقة |
| التواصل | (SMEMA) |
التطبيق:
الكشف عن المنتج المعيب وفصله:
في خط الإنتاج ، يتم استخدام ناقل رفض PCB بالتزامن مع معدات AOI (التفتيش البصري التلقائي).
عندما يكتشف نظام AOI لوحات PCB معيبة ، فإنه سيؤدي إلى تحويل ناقل الرفض لفصلها تلقائيًا عن خط الإنتاج الرئيسي.
إعادة العمل وإعادة المعالجة:
لوحات PCB التي تحتاج إلى إعادة التصنيع بعد فحص AOI يمكن نقلها إلى منطقة إعادة تصنيع خاصة من خلال ناقل الرفض.
هذا يضمن أن المنتجات الجيدة والعيوب يتم عزلها بشكل فعال لتجنب الارتباك.
المعالجة الخاصة:
يمكن فصل لوحات PCB مع مواصفات أو عمليات خاصة معينة من الخط الرئيسي بواسطة ناقل الرفض.
يتم إرسالها إلى معدات خاصة أخرى لمعالجة أو اختبار خاص.
تصنيف اختبار العينة:
يتم نقل عينة لوحات PCB التي تم جمعها خلال عملية الإنتاج إلى منطقة الاختبار عبر ناقل الرفض.
يتم الحصول على فصل فعال للعينات من منتجات خط التجميع العادي لتجنب التدخل في الإنتاج الناجم عن الاختبار.
جمع بيانات الإنتاج:
يمكن تسجيل استخدام ناقل الرفض وبيانات لوحات PCB المنفصلة في نظام إدارة الإنتاج.
من المفيد تحليل مؤشرات مثل معدل العيوب ومعدل إعادة العمل في الإنتاج وتحسين عملية الإنتاج.
تفاصيل المنتج:
| ناقل رفض PCB | |||
