| الاسم التجاري: | HSTECH |
| رقم الطراز: | HS-LD330 |
| الـ MOQ: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | عبر البريد الإلكتروني، وسترين يونيون، موني جرام |
| القدرة على التوريد: | 100 مجموعة شهريا |

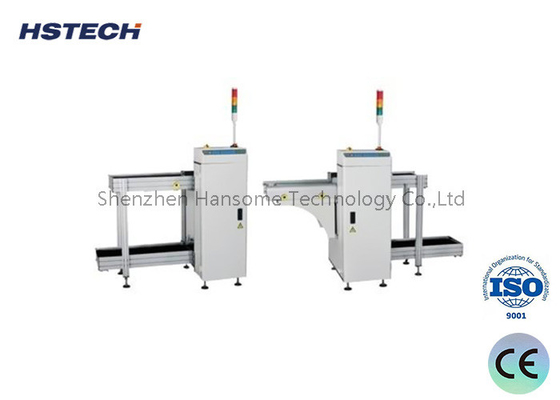

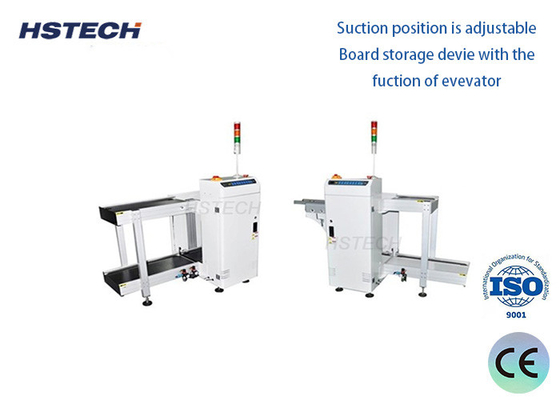

آلة تحميل المجلة SMT التلقائية مع تحويل دقيق PCB Loader Unloader للخط الإنتاج SMT
مقدمة
الهيكل الأساسي:
معدات التشغيل الآلي تتكون من صحن، ذراع آلية، شريط نقل ومكونات أخرى.
يستخدم الوعاء لحمل الأجزاء أو المواد الخام التي سيتم معالجتها.
الذراع الروبوتية مسؤولة عن أخذ المواد من الصحن وإرسالها إلى خط الإنتاج.
الحزام النقل ينقل المنتجات المصنعة إلى العملية التالية.
الميزات الرئيسية:
درجة عالية من الأتمتة: لا يتطلب أي تدخل بشري، ويتم تحقيق تحميل تلقائي بالكامل.
تحسين كفاءة الإنتاج: تقليل وقت التحميل اليدوي بشكل كبير ، وتزويد المواد بشكل مستمر ومستقر.
الحد من الأخطاء: التشغيل الآلي يتجنب الأخطاء في عملية التحميل اليدوي.
القدرة القوية على التكيف: يمكن التعامل مع أجزاء أو مواد خام بأحجام وأشكال مختلفة.
موثوقية عالية: المعدات لديها بنية بسيطة وتشغيل مستقر وموثوق به.
المهام الرئيسية:
تأخذ المواد تلقائيًا من الوعاء وترسلها بدقة إلى الموقف المحدد في خط الإنتاج.
يمكن ضبط سرعة التحميل والكمية وفقًا لاحتياجات خط الإنتاج في الوقت الحقيقي.
لديها وظائف مثل الكشف والتصنيف التلقائي، وتحدد بشكل ذكي وتصنيف أجزاء مختلفة.
يدعم أوضاع تحميل متعددة ، مثل تحميل قطعة واحدة ، تحميل دفعة ، إلخ.
يمكن أن يدرك التحكم بالربط مع معدات خط الإنتاج لتنسيق الإنتاج الآلي.
سيناريوهات التطبيق:
تستخدم على نطاق واسع في خطوط الإنتاج الآلي لمختلف المنتجات الإلكترونية والأجزاء الميكانيكية.
تستخدم عادة في إنتاج التصحيحات SMT ، ومعالجة CNC ، والتجميع وغيرها من الروابط.
ويمكن أيضاً استخدامه في روابط الإنتاج والتغليف الآلي في الصناعات مثل الأغذية والدواء.
الخصائص
المواصفات
| النموذج | HS-LD330 |
| اسم المنتج | محمولة مجلة الـ PCB |
| ارتفاع النقل | 920±20ملم |
| وقت تحميل PCB | حوالي 6 ثواني |
| وقت استبدال المجلة | حوالي 30 ثانية |
| اتجاه النقل | (إر) أو (ر) |
| العملية | العملية الأمامية |
| الجانب الثابت للمسار | الجانب الأمامي ((أو تحديد) |
| إمدادات الطاقة | 220 فولت،50/60 هرتز،± 10% |
| ضغط الهواء | 4-6بار |
| سمك PCB | دقيقه 0.4ملم |
| عدد المجلات | الجانب العلوي: 1 جزء، الجانب السفلي: 2 جزء |
| اختيار الصوت | 1-4 ((10 ملم مسافة) |
| سرعة الناقل | 0.5-20M/min أو مخصصة |
| الإشارة | (SMEMA) |
اختيار الطراز
| النموذج | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
| الطول الفعال لـ PCB | 50*50~350*250ملم | 50*50~455*330ملم | 50*50~530*390ملم | 50*50~530*460ملم |
| حجم الجهاز | 1400*800*1200ملم | 1650*880*1200ملم | 1800*940*1200ملم | 1800*1010*1200ملم |
| حجم المجلة | 355*320*563ملم | 460*400*563ملم | 535*460*570ملم | 535*530*570ملم |
| الوزن | 140 كجم | 180 كجم | 220 كجم | 260 كجم |
خطوط تجميع PCB:
إنتاج النماذج الأولية والبحث والتطوير:
منشآت التصنيع:
مراقبة الجودة:
