آلة قطع لوحات الدوائر المطبوعة ذات الترتيب العالي بطول 400 مم بتقنية V-Cut مع تصميم شفرة متين ووظيفة الحث

آلة قطع لوحات الدوائر المطبوعة ذات الترتيب العالي بطول 400 مم بتقنية V-Cut مع تصميم شفرة متين ووظيفة الحث

الاسم التجاري:	HSTECH
رقم الطراز:	HS-300
الـ MOQ:	1 مجموعة
السعر:	negotiable
شروط الدفع:	د/ف، تي/تي، ويسترن يونيون
القدرة على التوريد:	200 مجموعة شهريا

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

اسم المنتج:

منفصل لـ (بي سي بي) للـ (بليد مايفينغ)

اسم آخر:

آلة قطع أقراص PCB في V

ضمان:

1 سنة

حالة:

جودة:

دائم، ورتبة عالية

الاستخدام:

لوحة PCB، لوحة الألومنيوم، قطع ثنائي الفينيل متعدد الكلور

تفاصيل التغليف:

غلاف خشبي

القدرة على العرض:

200 مجموعة شهريا

إبراز:

معدات إزالة لوحات الـ V-Cut Blade PCB,معدات تحرير لوحات PCB عالية الرتبة,معدات إزالة لوحات الـ 400 ملم

High Rank PCB Depaneling Equipment

400mm PCB Depaneling Equipment

وصف المنتج

فاصل لوحة الدوائر المطبوعة ذات الشفرة المتحركة ذات الترتيب العالي V-Cut - طول 400 مم

تتميز معدات فصل لوحات الدوائر المطبوعة HS-300 بتقنية حركة الشفرة المتقدمة للفصل الفعال والدقيق للوحات الدوائر مع أخاديد V. يستخدم هذا الفاصل الصناعي تصميم شفرة دائرية علوية وشفرة خطية سفلية لتقليل الضغط على لوحات الدوائر المطبوعة مع حماية المكونات الحساسة.

تقنية الفصل المتقدمة

يضع فاصل لوحة الدوائر المطبوعة ذات الشفرة المتحركة هذا أخدود V على الشفرة الخطية قبل أن تتحرك الشفرة الدائرية العلوية لإكمال الفصل. تضمن عملية الإجهاد منخفضة القوة بقاء اللوحات ثابتة، مما يحمي المكونات المثبتة من التلف أثناء عملية الفصل.

الميزات الرئيسية

متوافق مع جميع أنواع لوحات الدوائر ذات الفتحات V

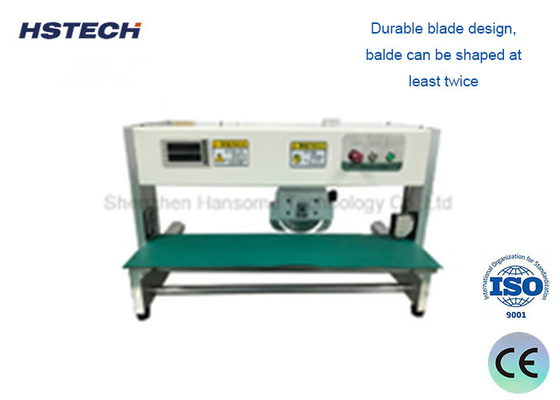

تصميم شفرة متين مع قدرات شحذ متعددة
ارتفاع شفرة دائرية قابل للتعديل للوحات الدوائر المطبوعة ذات ارتفاعات المكونات المختلفة
تحكم بمحرك واحد لعملية سهلة ومريحة
وظيفة الحث على السلامة توقف التشغيل تلقائيًا عند اكتشاف التطفل
جهاز حماية مزدوج لتحقيق أقصى قدر من سلامة الإنتاج
شفرات مواد عالية الجودة لمتانة ممتدة

الوظائف الرئيسية

تقلل تقنية الفصل الفعالة من دورات الإنتاج
قابلة للتكيف مع لوحات الدوائر المطبوعة ذات السماكات والمواد المختلفة
يضمن نظام تحديد المواقع الدقيق الدقة والاتساق
تصميم يركز على السلامة مع أغطية واقية وإيقاف طارئ

مجالات التطبيق

خطوط إنتاج SMT للتصنيع الإلكتروني
عمليات فصل لوحات الدوائر المطبوعة الكبيرة
مرافق الإصلاح والصيانة

المزايا التشغيلية

تقليل تكاليف العمالة من خلال الفصل الآلي
زيادة كفاءة الإنتاج للإنتاج الضخم
تقليل فقدان المواد بتقنية الفصل الدقيقة

المواصفات الفنية

الموديل	HS-300
الجهد الكهربائي	110 فولت / 220 فولت (اختياري)
الطاقة	100 واط
طول القطع الفعال	5-360 مم
حجم الشفرة	شفرة دائرية φ125 * 3 مم ، شفرة خطية 360 * 45 * 6 مم
مادة الشفرة	استيراد أداة فولاذية عالية السرعة عالية الجودة
سرعة الفصل	300 مم / ثانية
سمك القطع V	1/3 من اللوحة
عرض الفصل	الأفضل 1-200 مم
حجم الجهاز	620 * 320 * 450 مم
الوزن	50 كجم
