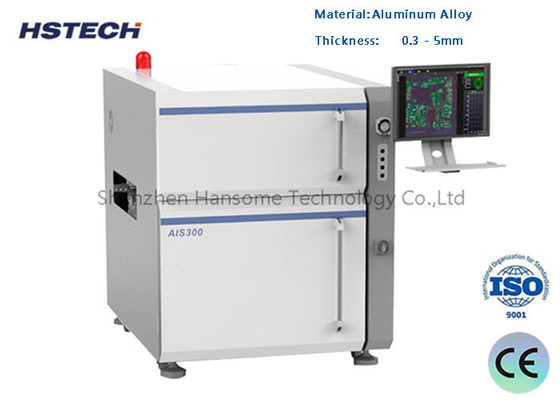

مقاومة ارتداء عالية جهاز تحكم عن بعد للروبوت الآلي لحام مع دقة تركيب ± 0.01 ملم للثنائي THT DIP AOI بعد لحام الموجة

الاسم التجاري:	HSTECH
رقم الطراز:	AIS300
الـ MOQ:	1 مجموعة
السعر:	negotiable
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على التوريد:	50 مجموعة في الشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

اسم المنتج:

مضمنة THT DIP AOI بعد لحام الموجة

ضمان:

1 سنة

يتحكم:

شاشة تعمل باللمس

بي إل سي:

ميتسوبيشي

تتابع العلامة التجارية:

شنايدر

التبديل الكهروضوئي:

أومرون

مادة:

سبائك الألومنيوم

حالة:

جديد

طلب:

التجميع الإلكتروني

تصنيع المعدات الأصلية/تصنيع التصميم الشخصي:

متاح

إجمالي الطاقة:

2600 واط

مزود الطاقة:

تيار متردد 220 فولت

ضغط الهواء:

4-6 بار

دقة التثبيت:

± 0.01 ملم

تفاصيل التغليف:

حزمة خشبية

القدرة على العرض:

50 مجموعة في الشهر

إبراز:

روبوت لحام تلقائي عالية المقاومة للاستعمال,التحكم عن بعد في الخط THT DIP AOI,دقة التثبيت ± 0.01mm آلة لحام الموجات

Remote Control Inline THT DIP AOI

Mounting Accuracy ±0.01mm Wave Soldering Machine

وصف المنتج

مقاومة ارتداء عالية التحكم عن بعد في الخط THT DIP AOI بعد لحام الموجة

نظام تفتيش بصري آلي متقدم مصمم لعمليات لحام بعد الموجة في خطوط إنتاج THT ( Through-Hole Technology) DIP (Dual In-line Package).

المواصفات التقنية

النموذج	AIS300	AIS301
حجم الـ PCB	50x50mm~430x380mm	50×50mm~350×350mm
سمك	0.3~7.0ملم
مدى الانحراف	< 4 ملم
ارتفاع المكونات	أعلى 150 ملم، أسفل 25 ملم
الكاميرا	5MP، لون، CCD
مصدر الضوء	RGB
القيادة	45*37ملم
القرار	20um
سرعة التفتيش	0.23 ثانية/فوف	0.25 ثانية/فوف
نظام التشغيل	أوبونتو 14.04 LTD 64 بت
أجهزة الكمبيوتر الصناعية	وحدة المعالجة المركزية Intel i5 ، بطاقة رسومات مستقلة ، 12G DDR ، 256SSD
العرض	شاشة LCD FHD 22 بوصة
الطلب	محرك خطي عالي الدقة
إمدادات الطاقة	AC220V، 1KW
ضغط الهواء	> 0.5Mpa
البعد (LHW)	110016301350ملم	110012801300ملم
الوزن الصافي	800 كجم	700 كجم

قدرات التفتيش

عيوب المكونات المثبتة:مفقود، مكرر، مرفوع، متضرر، منحرف، زائد، قذر
عيوب اللحام:فائض، غير كاف، جسر، لا يوجد قدم، لا يوجد لحام، لا يبلل
وظائف إضافيةرمز الشريط، رمز QR، التعرف على OCR

الميزات المتقدمة

الخوارزمية الأساسية:خوارزمية الشبكة العصبية الملتوية مع قدرات التفتيش الشبيهة بالإنسان
مقاومة ارتداء عالية:البناء المستدام للبيئات الصناعية
منطقة تفتيش كبيرة:التوافق العالي مع مختلف أحجام PCB
معدل التفتيش العالي:نسبة إيجابية كاذبة منخفضة لأداء موثوق به
منصة مستقرة:قاعدة الرخام لتحسين الاستقرار
تحرك دقيقمحركات خطية مزدوجة XY لسرعة عالية ودقة
التدريب المتقدم:يدعم نماذج التدريب الذاتي للمستخدم مع مجموعات عينات كبيرة للغاية

التطبيقات

يستخدم نظام THT AOI هذا في الخط بعد آلات لحام الموجات في خطوط إنتاج DIP لتصحيح الوحدات الخاطئة ، وتقليل الإصلاحات والوقت ، وتحسين معدلات المرور بكفاءة.تستخدم على نطاق واسع للتحقق من لوحات التلفزيون الرئيسية، لوحات رئيسية للكمبيوتر الشخصي ، لوحات الطاقة ، لوحات التحكم الصناعية ، الأجهزة الإلكترونية المنزلية الصغيرة ، وغيرها من مجموعات PCB.
