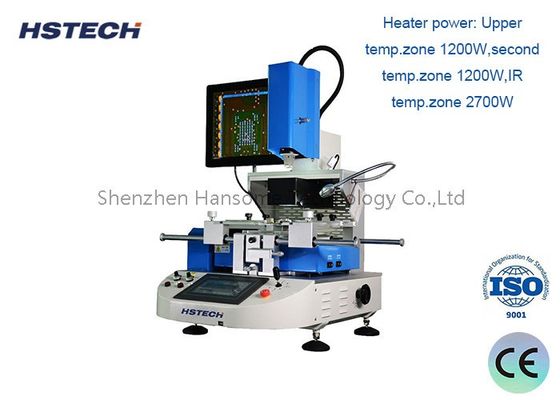

محطة إعادة صياغة BGA مع تحكم مزدوج بالروكير وضغط هواء 4-6 بار ودقة تركيب ±0.01 مم لتجميع الإلكترونيات

الاسم التجاري:	HSTECH
رقم الطراز:	HS-800
الـ MOQ:	1 مجموعة
السعر:	negotiable
شروط الدفع:	/ تي تي، ويسترن يونيون
القدرة على التوريد:	100 مجموعة شهريا

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

اسم المنتج:

محطة إعادة صياغة BGA

ضمان:

1 سنة

تتابع العلامة التجارية:

شنايدر

التبديل الكهروضوئي:

أومرون

مادة:

سبائك الألومنيوم

حالة:

جديد

طلب:

التجميع الإلكتروني

تصنيع المعدات الأصلية/تصنيع التصميم الشخصي:

متاح

ضغط الهواء:

4-6 بار

سرعة:

200-300 قطعة / دقيقة

تفاصيل التغليف:

حزمة خشبية

القدرة على العرض:

100 مجموعة شهريا

إبراز:

محطة إعادة صياغة BGA مع تحكم مزدوج بالروكير,آلة إصلاح رقائق BGA بضغط هواء 4-6 بار,± 0.01 مم دقة التركيب لمعدات معالجة ثنائي الفينيل متعدد الكلور

4-6bar Air Pressure BGA Chip Repair Machine

±0.01mm Mounting Accuracy PCB Handling Equipment

وصف المنتج

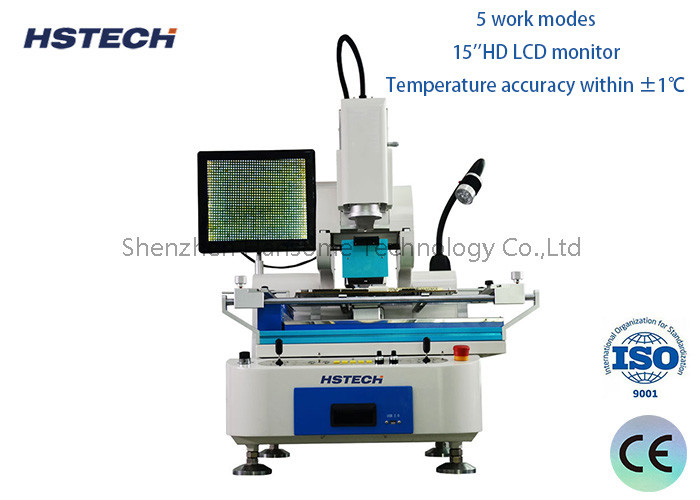

محطة إعادة صياغة BGA للتحكم المزدوج بالروكير 4-6 بار لتجميع الإلكترونيات

محطة إعادة صياغة BGA متخصصة مصممة لإصلاح وإعادة صياغة مكونات Ball Grid Array (BGA) على لوحات الدوائر المطبوعة (PCBs). تمكن هذه المعدات الأساسية الفنيين من استبدال أو إصلاح BGAs دون إتلاف لوحة الدوائر المطبوعة أو المكونات المحيطة في بيئات تصنيع وإصلاح الإلكترونيات.

الميزات الرئيسية

تصميم رأس الهواء الساخن ورأس التركيب المدمج مع وظائف اللحام والإزالة التلقائية
تستخدم السخانات العلوية نظام الهواء الساخن لتسخين أسرع، وتوزيع درجة الحرارة بشكل متساوٍ، والتبريد السريع (نطاق درجة الحرارة: 50-80 درجة مئوية)
ثلاثة سخانات مستقلة مع حركة تلقائية متزامنة للسخانات العلوية والسفلية
منزلق عالي الدقة يضمن محاذاة دقيقة لتركيب BGA ولوحة الدوائر المطبوعة
مواد تسخين ألمانية مستوردة متميزة في طاولة التسخين المسبق السفلية
حركة متكاملة لطاولة التسخين المسبق وجهاز التثبيت ونظام التبريد في المحور X
حركة أوتوماتيكية يتم التحكم فيها بالمحرك للمحورين X و Y لمحاذاة أسرع
تحكم مزدوج بالروكير للكاميرا ومنصات التسخين لضمان محاذاة دقيقة
مضخة تفريغ دوارة مدمجة بزاوية 360 درجة مع فوهة شفط تركيب دقيقة الضبط
الكشف التلقائي عن التقاط BGA وارتفاع التركيب مع التحكم في الضغط
نظام رؤية بصرية ملونة عالي الدقة مع رؤية مقسمة، وتكبير، وقدرات التركيز التلقائي
التحكم في درجة الحرارة بـ 10 شرائح مع تخزين ملفات تعريف درجة الحرارة المتعددة
أحجام فوهات سبائك متعددة مع سهولة الاستبدال وتحديد المواقع بزاوية كاملة
خمسة منافذ حرارية لمراقبة درجة الحرارة متعددة النقاط في الوقت الفعلي
شاشة تشغيل صلبة للتحكم الموثوق في درجة الحرارة

المواصفات الفنية

الموديل	HS-800
طاقة السخان	السخان العلوي 1200 واط (كحد أقصى)، السخان السفلي 1200 واط (كحد أقصى)
التسخين المسبق السفلي	IR 5000W
التحكم في درجة الحرارة	مزدوج حراري من النوع K، تحكم في الحلقة المغلقة
طريقة تحديد الموقع	الفتحة الخارجية أو فتحة الموقع
الأبعاد الكلية	طول 970 مم × عرض 700 مم × ارتفاع 830 مم
حجم لوحة الدوائر المطبوعة	عرض 650 مم × عمق 610 مم
نطاق حجم BGA	الحد الأقصى 80 مم × 80 مم، الحد الأدنى 1 مم × 1 مم
سمك لوحة الدوائر المطبوعة	0.3 - 5 مم
دقة التركيب	±0.01 مم
وزن الجهاز	140 كجم

التطبيقات

مناسبة للهواتف المحمولة، والأقراص الصلبة، ولوحات المفاتيح، والألعاب الإلكترونية، وأجهزة الكمبيوتر، ومشغلات أقراص DVD، والبلاستيك، والأجهزة الكهربائية، ومعدات الاتصالات، والمحركات، والأجهزة اللوحية، وأجهزة الكمبيوتر المحمولة، والكاميرات الرقمية، وأجهزة التحكم عن بعد، وأجهزة الاتصال اللاسلكي، وتطبيقات المعالجة الإلكترونية المختلفة.

الفوائد التشغيلية

الدقة والدقة:يتيح إزالة ووضع مكونات BGA بدقة، مما يقلل من خطر تلف لوحة الدوائر المطبوعة
إصلاحات فعالة من حيث التكلفة:يطيل عمر لوحة الدوائر المطبوعة من خلال قدرات الإصلاح، مما يقلل من تكاليف الاستبدال
تحسين سير العمل:يعمل على تبسيط عمليات الإصلاح لتحقيق دوران أسرع في بيئات الإنتاج والإصلاح
تحسين مراقبة الجودة:يضمن اللحام والمحاذاة الصحيحين للمكونات لتحسين موثوقية المنتج
